4.12.2 I/O 分配概念
电源置ON时， CPU单元将自动分配I/O 位到已连接的扩展I/O单元/扩展单元。
因此，不必指定I/O位。
4.12.3 CPU 单元上的分配
输入位为从CIO 0 开始进行分配，输出位为从CIO 100 开始分配，不可进行变更。
CP1E CPU 单元的输入/ 输出起始字为预先决定的。CIO 0 或CIO 0 和CIO 1 中输入位及CIO 100 或CIO100 和CIO 101 中输出位，为自动分配到CPU单元的内置I/O。
通过系统分配的位的起始字及可连接的扩展单元/扩展I/O 单元数，如下表4-11所示。
| CPU 单元 | 分配字 | 连接的扩展单元/ 扩展I/O单元数 |
| 输入位 | 输出位 |
| 20 点I/O 型CPU单元 | CIO 0 | CIO 100 | 0单元 |
| 30 点I/O 型CPU单元 | CIO 0 和CIO 1 | CIO 100 和CIO 101 | 3单元 |
| 40 点I/O 型CPU单元 | CIO 0 和CIO 1 | CIO 100 和CIO 101 | 3单元 |
表4-11

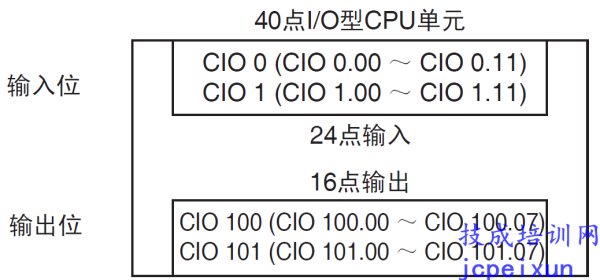

图4-26
40 点I/O 型CPU 单元时，输入端子台为多可分配24 点输入位。分配的位的范围为：输入位CIO 0.00～ CIO 0.11 （即， CIO 0 中位00 ～ 11）、输入位 CIO 1.00 ～ CIO 1.11 （即， CIO 1 中位00 ～ 11）
此外，输出端子台为多可分配16 点输出位。分配的位的范围为：输出位CIO 100.00 ～ CIO 100.07（即， CIO 0 中位00 ～ 07）、输出位CIO 101.00 ～ CIO 101.07 （即， CIO 1 中位00 ～ 07）。
