4.9辅助区（A）
4.9.1 概述
此区中的字和位为已预先分配了功能。
安全使用注意事项 • 使用E 型CPU单元或不带电池的N型CPU单元情况下，当电源置ON时，DM区内容（D）*，保持区（H），计数器当前值（C），计数器完成标志状态（C）以及与时钟功能相关的辅助区中位状态（A）将无法保持稳定。 * 此情况不适用通过DM 备份功能将数据备份到EEPROM 的区。
• 辅助区中与时钟功能相关的字将无法保持稳定。

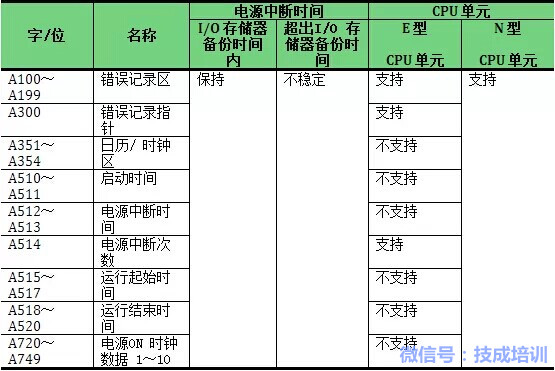

表4-7
4.9.2注释
图4-20
4.9.3 范围
辅助区为保存地址范围A0 ～ A753 的754 个字。
4.9.4 应用
可对辅助区中位和字的应用进行预定义。通过有效使用此区中的位和字，不仅可简化梯形图程序还可提升可控制性。
4.9.5详细
<1>部分字和位由系统自动进行设定，其余则可由用户自行设定和操作。辅助区中包括了由自诊断、初始设定、控制位和状态数据设定的错误标志。
<2>可通过 CX-Programmer 或程序对此区中的字和位进行读/ 写。
<3>辅助区中包含有：只读字（A0 ～ A447）、可读/ 写字（A448 ～ A753）。
<4>不可对辅助区中的读/ 写位进行连续强制置位/ 复位。
lCX-Programmer 系统定义符号（变量）中的辅助区字和位

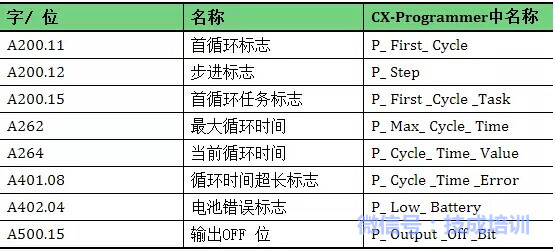

下表4-8所列为预先在CX-Programmer 全局符号表（变量表）中注册作为系统定义符号（变量）的辅助区位和字。
