4. 6 数据存储器区（D）

4.6.1 概述此数据区
为用于一般数据存储和处理，且仅可由字（16 位）进行存取。
当PLC 置ON 时或运行模式切换（PROGRAM、RUN、MONITOR 模式间切换）时，此区中字将保持其内容。通过辅助区位可将DM 区中部分字保存到内置EEPROM 备份存储器。这些指定字即指DM 区中备份字。

安全使用注意事项使用
不带电池的E 型CPU 单元或N 型CPU 单元情况下，当电源置ON 时，DM 区内容（D）*，保持区（H），计数器当前值（C），计数器完成标志状态（C）以及辅助区中与时钟功能相关的位状态（A）将无法保持稳定。* 此情况不适用通过DM 备份功能将数据备份到EEPROM 的区。

4.6.2 注释

图4-13

4.6.3 范围　　
• E 型CPU 单元的DM 区地址范围：D0 ～ D2047。其中， D0 ～ D1499 可备份到备份存储器（内置 EEPROM）。

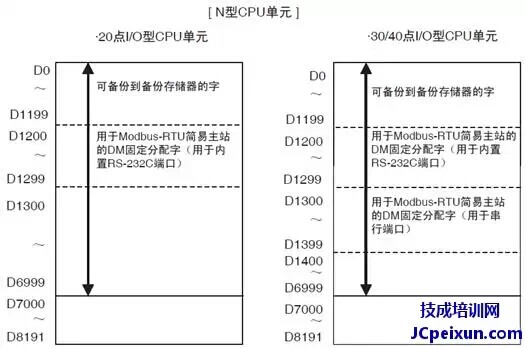

• N 型CPU 单元的DM 区地址范围： D0 ～ D8191。其中， D0 ～ D6999 可备份到备份存储器（内置 EEPROM）。

图4-14

图4-15

4.6.4应用DM 区用于保存数值。
可用于与可编程终端、串行通信设备（如，变频器、I/O 单元或温度I/O 单元）进行数据交换。

4.6.5 详细DM 区中位不可单独指定地址。
l 备份到内置EEPROM 备份存储器
• 通过将“DM 备份起始位”（DM Backup Start bit）（A751.15）置ON，可在运行期间将PLC设置中的字数设定保存到内置EEPROM备份存储器中。
• 在PLC设置中指定，是否在电源置ON时读取DM 区字中数据到RAM作为初始化数据。l 用于Modbus -RTU 简易主站的DM 固定分配字通过Modbus -RTU 简易主站功能，下述DM 区字为用作命令和响应存储区。如果未使用Modbus -RTU简易主站功能，则这些字将用于其他应用。
