4.7 定时器区（T）
4.7.1概述
定时器区包含定时器完成标志（各1 位）和定时器当前值（PV）（各16 位）。当递减定时器当前值（PV）到达0 （计数完成）时或当递增/ 递减定时器当前值（PV）到达设定值或0 时，完成标志置ON。

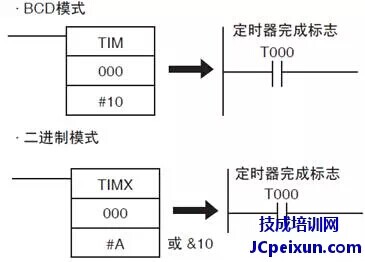

4.7.2注释
图4-16
4.7.3范围 定时器编号范围：T0 ～ T255。

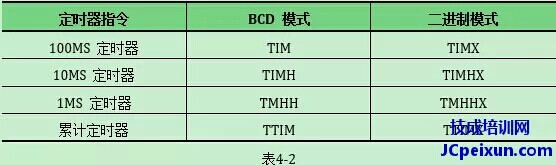

4.7.4详细 下表所示为BCD 和二进制模式中用于刷新定时器当前值（PV）的指令.
所有上表所列定时器的定时器编号范围： 0 ～ 255。
图4-17

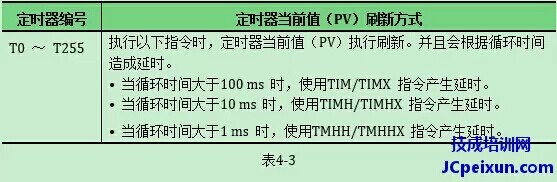

- 定时器当前值（PV）刷新方式
表4-3
正确使用注意事项 建议不要在两个定时器指令中使用相同的定时器编号，如果它们同时计时将会导致无法正确运行。
因此，请不要在多个指令中使用相同的定时器编号。
如在两个或两个以上定时器指令中使用相同的定时器编号，则在程序检查时将会产生一个错误。
<1>可对定时器完成标志进行强制置位/ 复位。
<2>不可对定时器当前值（PV）进行强制置位/ 复位，但可通过强制置位/ 复位完成标志对当前值（PV）进行间接刷新。
<3>对使用定时器编号的顺序或对编程的常开或常闭条件的使用次数为没有限制。
<4>定时器当前值（PV）可作为字数据读取，并用于编程。

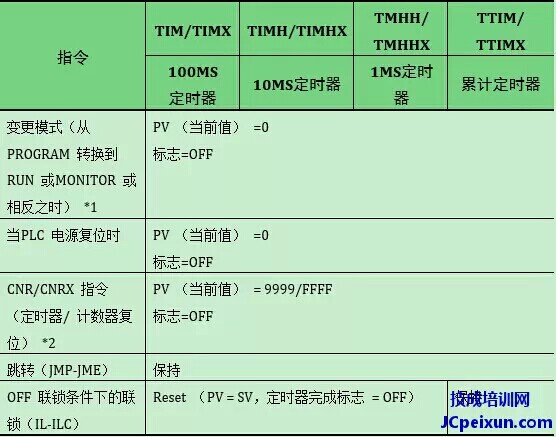

<5>下表所示为定时器复位/ 保持时的情况。
表4-4
*1如果IOM 保持位（A500.12）为ON，则在出现致命错误时或运行模式从PROGRAM转变为RUN /MONITOR模式或反之时，PV （当前值）和完成标志的内容将保持。（当电源重启时，PV （当前值）和完成标志的内容将会被清除。）
