三菱触摸屏的报警功能—系统报警显示
唐琳
发布于2016-01-18 09:45
19
0
标签：三菱,触摸屏
系统报警的概念：
系统报警是指当GOT、连接机器、网络发生错误时显示错误代码和错误信息的功能，可以用来确认错误的发生状态和发生原因。
系统报警显示与用户报警显示不一样，用户报警显示在使用的时候我们需要先登入注释，也就是说需要在注释中做好报警内容，而系统显示不需要进行注释登入。
系统报警的种类：
（1）GOT 错误报警：将GOT错误作为报警显示
（2）CPU错误：将连接机器的错误作为报警显示
（3）网络错误：将网络的错误作为报警显示
系统报警显示的组态：
点击GT Designer3软件中点击菜单栏里面的“对象”选项里面的“报警显示”里面的“系统报警显示”在编辑画面上拖出显示系统报警的区域。如图所示：

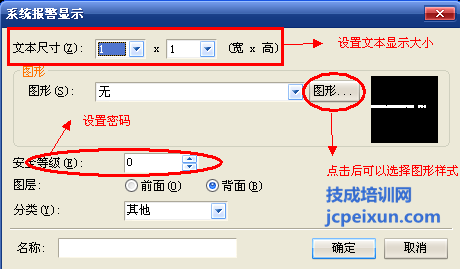

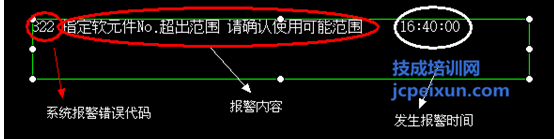

双击系统报警显示区域对其进行相应的组态
注意事项：
（1）一个画面中多可配置一个系统报警显示
（2）如果是GOT错误报警，即使报警原因排除后也不会从系统报警中清楚，要清楚消息，必须要将系统信息功能的下述软元件置为ON。

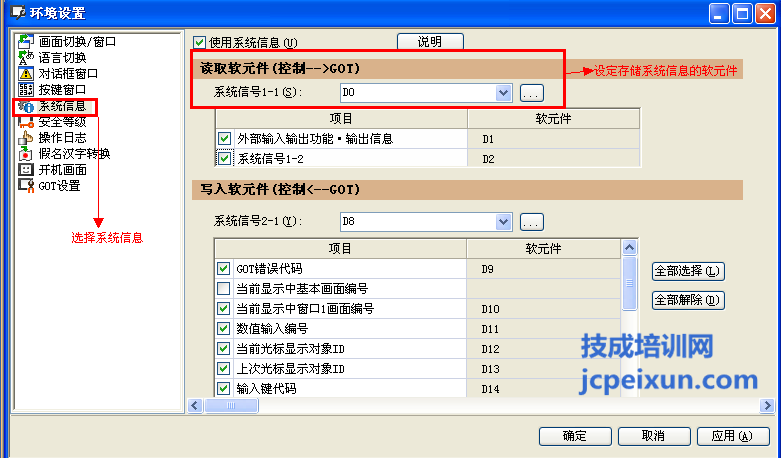

点击菜单栏中的“公共设置”中的“GOT环境设置”选择里面的系统信息，打开系统信息对话框，如图所示：

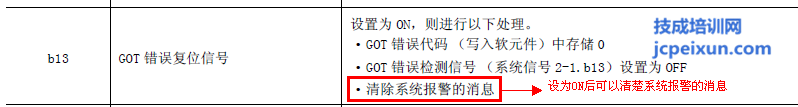

系统信号1-1中每一位都有其相应的意思，详情请参看三菱触摸屏手册公共篇中系统信息内容说明中的介绍，在这里面我们需要清除这些报警信息，必须把D0中的b13位置为ON，b13位的作用如下图所示。
（3）如果跟通讯模块进行连接，比如说CC-link模块连接，发生网络连接错误信息，即使报警原因已经排除，错误信息也不会消除。必须对GOT重新上电后才能够清除。
（4）由于系统报警的文本颜色固定为白色，因此我们在设置底色的时候一定要主要，不能与系统报警文本的颜色设为一致或是相近。 否则不能清楚的显示系统报警的内容。
