et200m组态问题和读模拟量输入
112.95.251.214
发布于2014-04-18 17:33
6
0
标签：

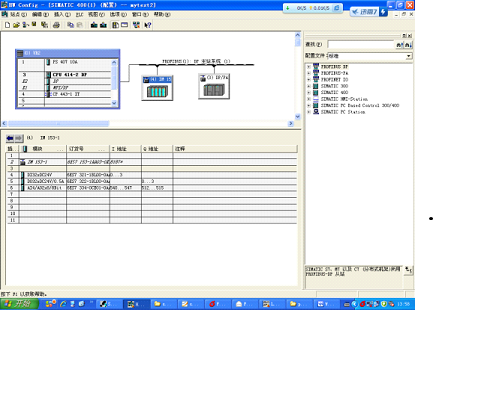

用cpu414-2dp作主站，im153-1作从站，下挂ai4/ao2x8/8bit模拟量输入输出模块，用3，4脚接4-20ma输入电流，1脚接24v，20脚和18脚接地，i地址540-547，q地址512-515，定义符号wtpiw540数据类型word，在ob1中编程：

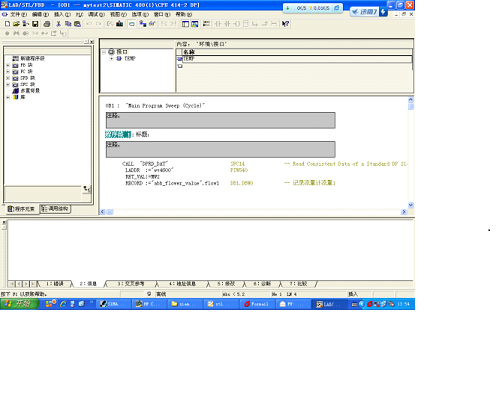

call"dprd_dat"
laddr:="wt"
ret_val:=mw2
record:=p#db1.dbx0.0byte4
定义db1是共享数据块，属性s7_m_c,true，db1里有变量db_val，地址0.0，类型int，初始值0。在db1的数据视图里启用监视，是不是可以监视模拟量输入的变化，为什么一直为0呢？
另外es-os-engineering这个组件是安装在simatic里还是winccflexible里的？
问题补充：
只是想读模拟量输入的数值，不知道该怎么处理，能说得详细点吗，刚刚接触plc，不是很明白，mv2的返回值怎么看？8位的ad，要怎么定义数组，还有什么方法可以读模拟量输入？发了电脑截图过去，

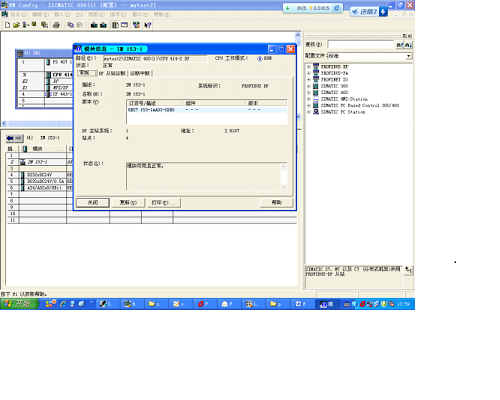

图片说明： 1，问题图片 2，问题图片 3，问题图片 4，问题图片 5，问题图片 6，问题图片 7，问题图片
佳答案
只是想读模拟量输入的数值，不知道该怎么处理，能说得详细点吗？
就是直接把模拟量地址读进来数字量move到db区域就可以了，不需要调用所写的指令。
只有外部硬件接线正确，就会有模拟量数据读进来。但是读进来都是对应0-27648之间的数字量，外部接的硬件正确，相应的模拟量是0-10v或是4-20ma或是其它，经过这个ai4/ao2x8/8bit模块，
ai模块：就是把模拟量的输入转换为数字量，供plc内部计算和处理。
ao模块：就是把数字量输出转化为模拟来控制外部的硬件。
分布式的et200m上面组态的地址，只要硬件连接好，dp通讯正确，这个分站上地址和cpucpu414-2dp上的地址一样使用。不需要别的转换。
问题补充：把模拟量地址读进来数字量用move到db区域就可以了，或是其它mw区就可以。
