第三方伺服与西门子PLC脉冲信号输出
112.95.251.214
发布于2014-04-11 17:07
3
0
标签：
见附录，第三方伺服要求是集电极开路输出；
想问：这个第三方伺服到底是源型还是漏型，它的8端子接到q0.0点，12接到q0.1端子上，西门子模块的l+接24v+还是m端接24v+？

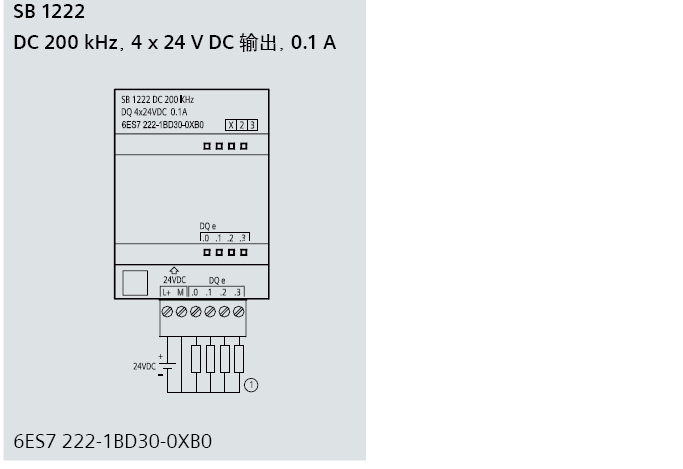

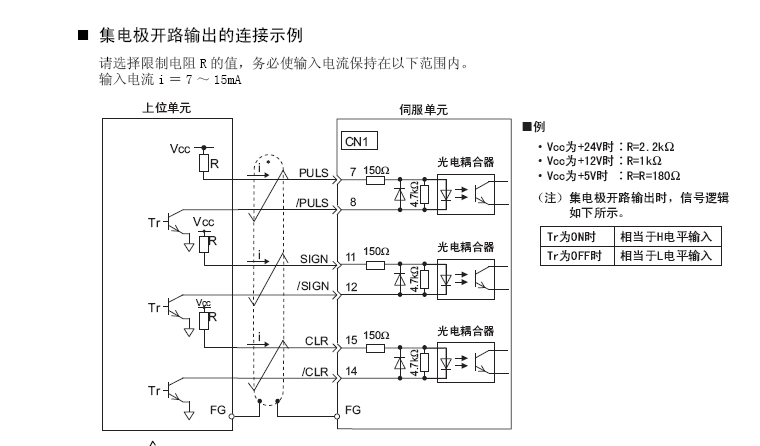

图片说明： 1，伺服接线图 2，信号板输出
佳答案
伺服驱动器为是漏型输入。
7和11接plc的输出，8和12直接接24v的m
l+是24v电源，m是地。
注意：plc的输出需要串入个2.2k的限流电阻，否则有可能烧坏驱动器
