比例阀的模拟量输入和模拟量输出反馈的接线

112.95.251.214 发布于2014-04-11 17:07 40 0 标签:

见附件,费事拖的比例阀6,7端子是模拟量输出反馈,3,4端子是模拟量输入;接到1214cpu和sm1232模拟量输出模块上:
1.先说6,7端子;6是模拟量输出,接到cpu1214的2m旁边的0端子,7接到2m端子,这样接是否正确?此外2m是否还需要并联一根线去24v的gnd??
2.再说3,4端子,4接到sm1232的aq0,3接到sm1232的0m,此时0m是否也要并联一根线去24v的gnd?

阀门的输出输入电压等级都是10v的,如果并联,别把24v引入烧阀门了

问题补充:
忘了图片呵

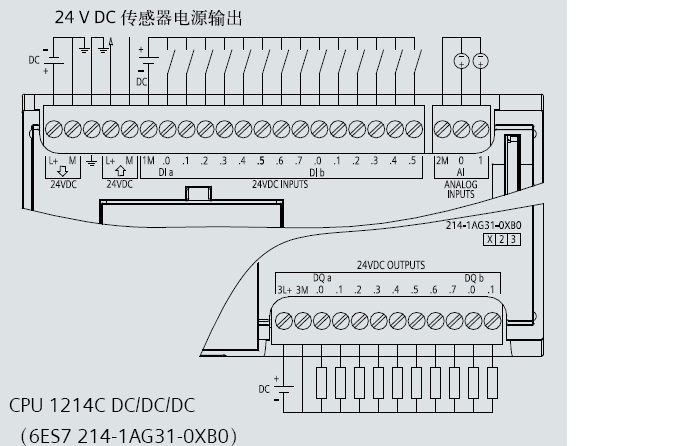

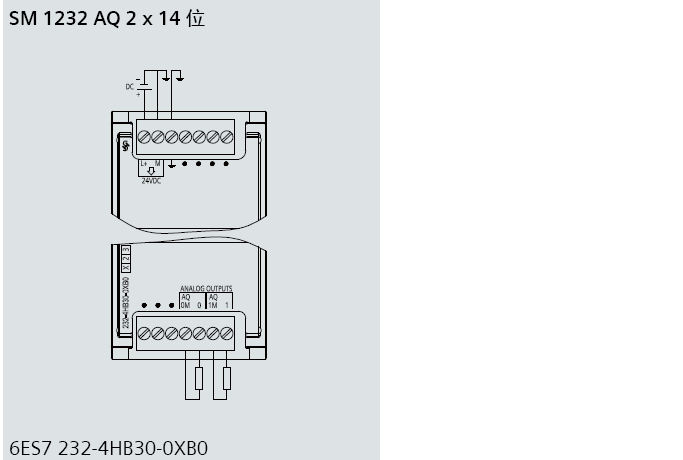

图片说明: 1,1214cpu接线图 2,ao模块接线图 3,比例阀接线图

佳答案

比例阀只需要现场的反馈即可

根据程序计算开还是关

所需要信号一个模拟量输入一个di或者两个二个do

上位机设定a开度值比较比例阀的反馈值b
a大于b那么do1开
小于do1关闭do2开
再有等于在一定范围值不变

根据图3如果两个di1.5是正反转那么这两个需要接
3.4是模拟量给定设定阀门开度的这点看阀不是比例阀是模拟阀34接电流给定
6.7是阀门开度的反馈值
模拟量全部gnd公负都引自plc的24v即可

若有收获,就点个赞吧!
