smart line ie和s7-200smart 用以太网通信要怎么设置
林慧玲
发布于2014-04-09 09:50
4
0
标签：
近在学习plc，手上有smartline1000ie和200smart，两个都能分别用以太网下载程序，但是不能实现hmi和cou以太网通讯，用简单程序测试没有反应，不知道哪里设置有错误，
问题补充：
分别下载完程序后要重启设备才能通讯吗，重启也试过还是不行

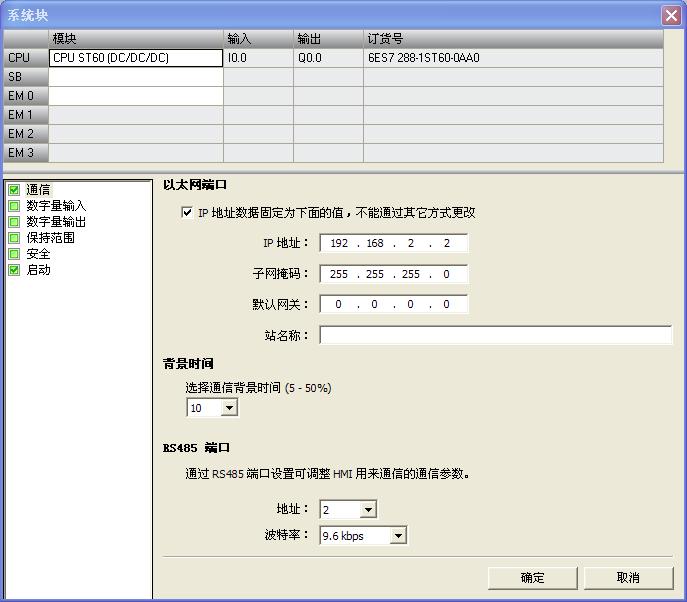

图片说明： 1，wincc 2，micro/win smart
佳答案
触摸屏组态时，要选择的plc是smart200，
在winccflexible的编辑软件的
连接选项中的参数选项要选择以太网
意思就是用hmi的以太网口和smart200的以太网口连接，还有要设定plc的ip地址和触摸屏的ip地址，不能相同
如触摸屏的ip是192.168.1.1
200plc的ip地址是192.168.1.2
200plc的配置ip地址要和触摸屏上设定要连接的ip地址一样
