et200l组态问题
郑志武
发布于2013-03-05 23:34
143
0
标签：
cpu型号319-3dp,从dp口出来跟profobus电缆，下面挂一个et200l模块，底座193-1ch00-0xa0，模块131-1bh01-0xb0，组态了半天总是提示插入和组态的不一致

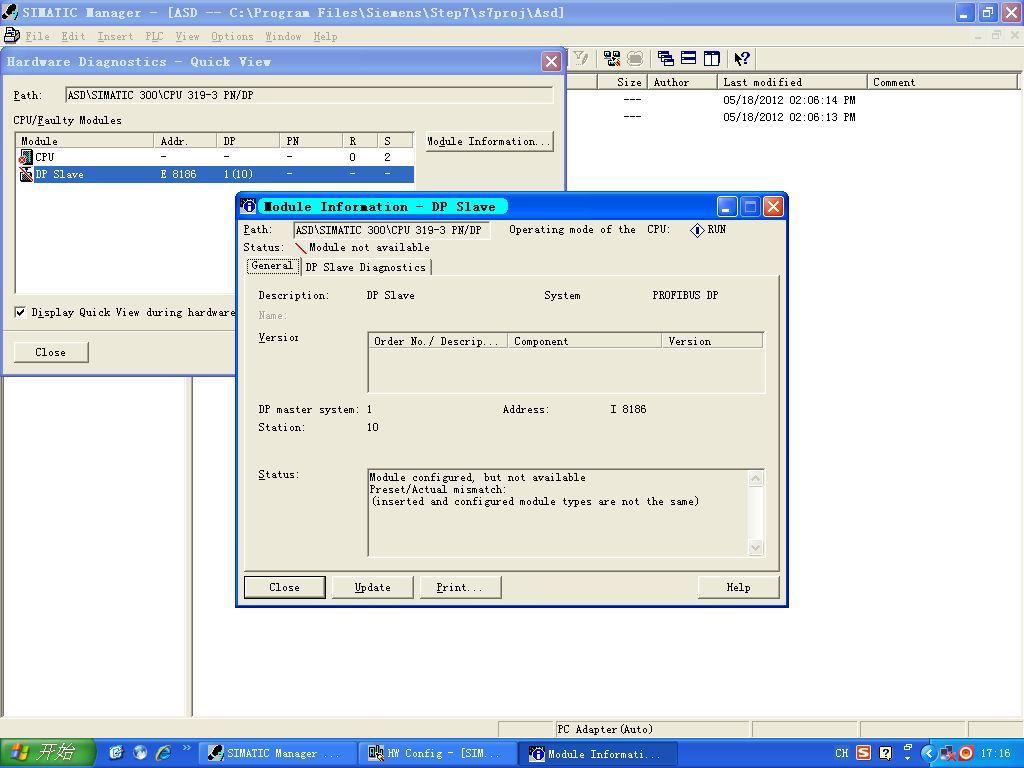

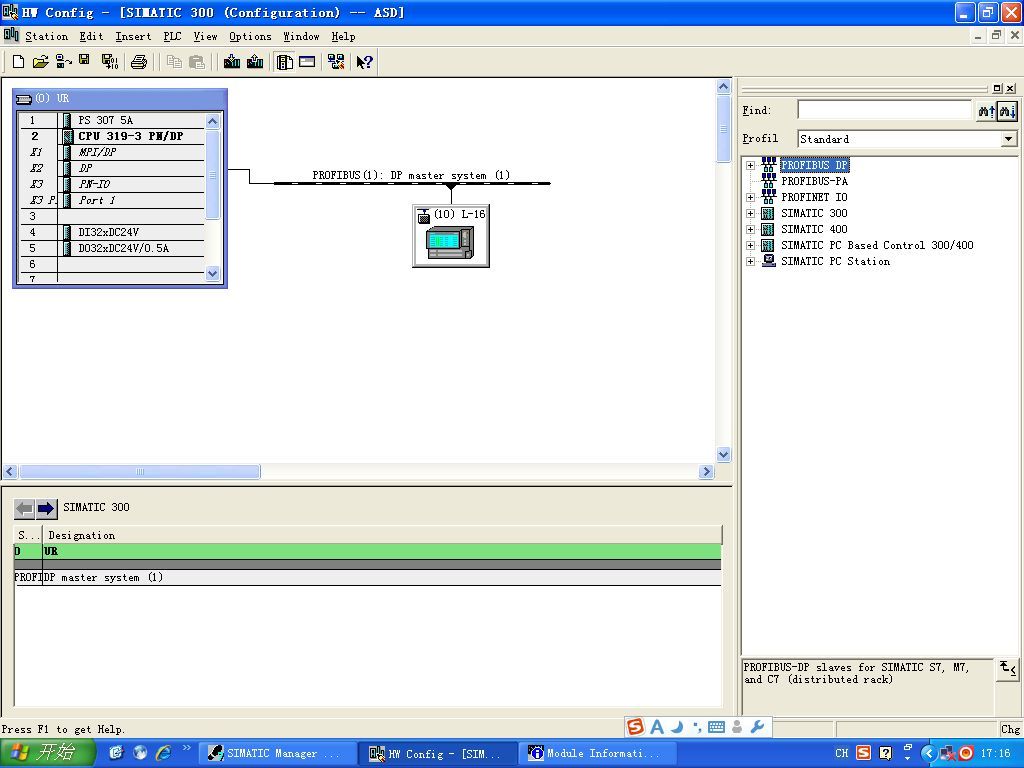

图片说明： 1，提示信息 2，组态
佳答案
根据你的附图显示你组态的模块跟你实际的模块型号不一致，导致出现这个报警，导致dp从站连不上。
而你实际组态模块和实物模块上型号一样，但扔出想这个报警。我遇到过这样的现象，请你这样处理：
1、检查组态型号跟实物模块型号是否一致
2、连接的dp通讯接头终端电阻拨的位置是否正确
3、et200l上的dp地址的拨码位置是否跟你组态的dp地址一致
4、通讯干扰屏蔽是否做的到位
