当前位置：技成首页 > 文章中心 > 技成百科 > rtd热电阻的四线制、三线制rtd的接线方式是什么？
请问如何接到em231rtd的模块里？模块上有一个a+a-a+a-，那么如果是接四线制热电阻，是怎么接？a+a-是不是提供一个恒流源？这个电流是多大的？三线制的接线方式又是怎么接？
佳答案

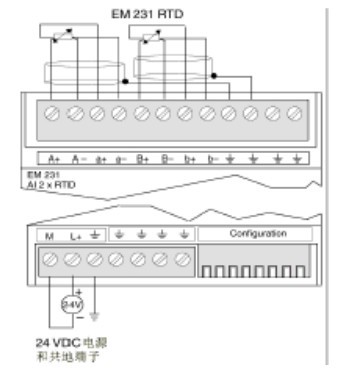

总的原则是在a+与a-之间或者a+与a-之间加载热电阻，如果是四线制，em231的a+，a+接电阻一端出来的两根线，a-，a-接另外一端的两根线。三线制的要把a+，a+短接，接电阻一端的一颗线，a-，a-接电阻另外一端的两根线。或者反过来接也可以。具体可看图片
