s7-200与欧姆龙编码器接线问题
郑志武
发布于2012-12-25 11:38
1651
0
标签：
cpu224xp接的欧姆龙编码器e6a2-cw5c，根据网上找到的接法编码器供电24v,a相接i0.0，b相接i0.1。用的hsc0，模式9用向导生成的子程序，在主程序里用sm0.1调用它，手动旋转编码器但是编码器数值一直不动，而且i0.0，i0.1指示灯也没有反应。请问我哪里错了，不知道接线有没有问题？

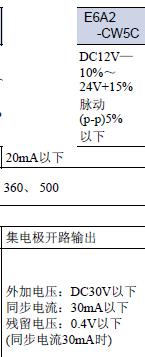

图片说明： 1，编码器型号图
佳答案
问题很简单，先不考虑编写程序的问题，你的问题在于接线错误。
编码器供上dc24v电源，这个是必须的。你的编码器输入到plc的是0v的话，那么你得把你的plc接成npn型的，也就是说0v是输入信号。plc的输入m公共端口接24v，那么输入的就是0v信号。你的编码器输入到plc的是24v的话，plc的输入m公共端口接0v，那么输入的就是24v信号。
接线完成，上电，你用手旋转一下编码器都有信号输入的，plc的输入点都会闪动，这就说明接线成功。
另外，程序可以通过向导来做，直接调用就可以了。
