在某个项目中，需要用到上位机来控制PLC中的气缸，采用的通信方式是无协议通信，硬件使用FX3U的PLC以及一块FX3U-232C-BD扩展板。具体测试如下所示。 点击免费试学PLC高清录播教程
使用硬件
|
序号
|
硬件
|
备注
|
|
1
|
FX3U-16M
|
1
|
|
2
|
FX3U-232C-BD
|
1
|
|
3
|
USB转232通信线
|
1
|
|
4
|
DB转接头
|
若干
|
|
5
|
导线
|
若干
|
|
6
|
螺丝刀
|
1
|
|
7
|
编程下载线 232转USB
|
1
|
|
8
|
笔记本电脑
|
1
|
如图所示：
测试软件
|
序号
|
名称
|
备注
|
|
1
|
GX Works2编程软件
|
版本1.65R
|
|
2
|
串口调试软件4.5
|
|
|
3
|
编程线的驱动
|
|
具体步骤
1、编写PLC控制程序，如图所示：
图表 1 PLC程序
程序解释：
D8120是通信格式设置地址，设置成H0C81（二进制：110010000001）,它表示的意思是：
顺序控制：0，协议格式1
协议：0，无协议
和校验：0，不附加
控制线：11，调制解调器模式<RS-232接口，RS422/483接口>
报尾：0，无
报头：0，无
波特率：1000，9600bps
停止位：1
奇偶检验：00，无
数据长度：1，8位
其参数图如下所示：
图表 2 D8120通信参数设置图
1、编写PLC控制程序，如图所示：
1、编写PLC控制程序，如图所示：
2、串口调试助手配置
参数设置如图所示，波特率9600，数据位8位，检验位：无，停止位：1位

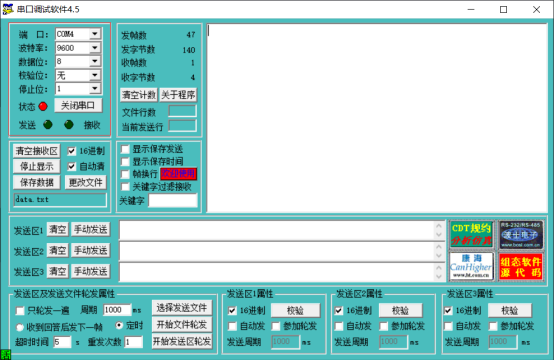

图表 3 串口调试助手界面
3、通信测试
将PLC程序进行下载，并进行测试，如图所示。

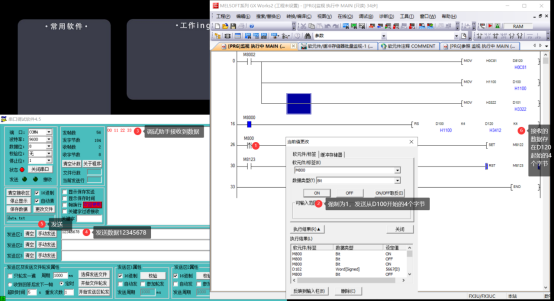

图表 4 通信测试画面
可以看到通信成功。之后则可以定义通信格式，与上位机进行信号交互。点击免费试学PLC高清录播教程
