报警功能在与触摸屏的使用中来讲是一个比较重要的功能，三菱触摸屏中的报警功能有以下几类：
（1）用户报警显示（用户报警）
（2）系统报警显示（系统报警）
（3）报警记录显示（用户报警）
（4）浮动报警显示（用户报警）
各自显示的内容及特点如图所示：
| 功能 | 显示报警 | 显示项目 | 特点 |
| 用户报警显示 | 用户报警 | 注释、发生时间 | 可按对象来区分显示所监视的软元件。 |
| 系统报警显示 | 系统报警 | 错误代码、错误消息、发送时刻 |
| 报警记录显示 | 用户报警 | 注释、发生时间、恢复时间 确认时间、累积时间、发生次数 | 可显示报警的记录，并保存在CF 卡中。 |
| 浮动报警显示 | 用户报警 | 注释、发生时间 | 无论是否配置了对象，都可在画面中显示报警。 |
用户报警显示的组态

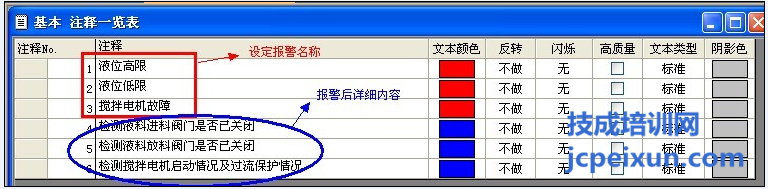

首先建立注释，点击GT Designer3软件中菜单栏里面的“公共设置”选择里面的注释项中的“打开”项，打开基本注释，并建立好注释 ，如图所示“
前面三个注释表示报警的内容，后面三个注释用来现象报警是需要检查的一些内容即详细报警内容。

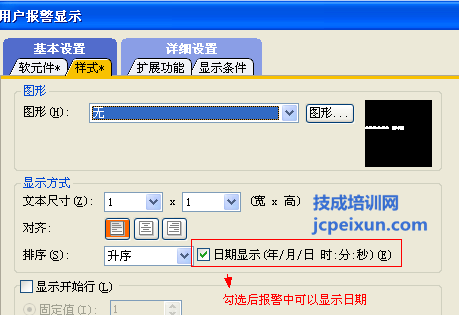

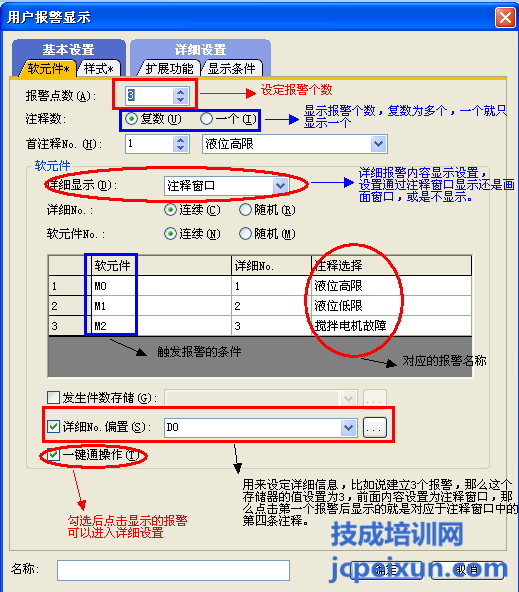

注释建立好后，点击GT Designer3软件中菜单栏里面的“对象”菜单，选择里面报警显示中的“用户报警显示”然后在编程区域中拖出一个显示框用来显示报警，双击对其进行主要内容组态，如图所示：

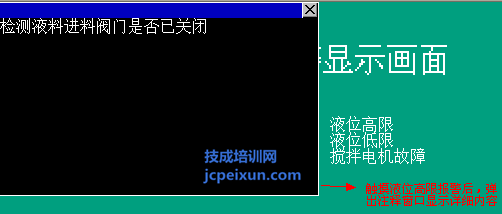

当M0或是M1、M2为ON的情况下在触摸屏界面的报警显示内容就可以弹出想要的报警信息，当触摸屏报警信息，可以先行器详细的报警内容，如图所示：
触摸详细的报警可以在左上角弹出相应的注释窗口，（必须组态报警的时候在其详细显示里面选择了注释窗口才行）。
作者：技成培训网（曾鑫）
【本文为原创作品。未经同意，盗取必究！】
