我们在对触摸屏画面进行组态的时候，通常有一些小技巧，能够让我们在组态画面的时候给大家带来极大的方便。

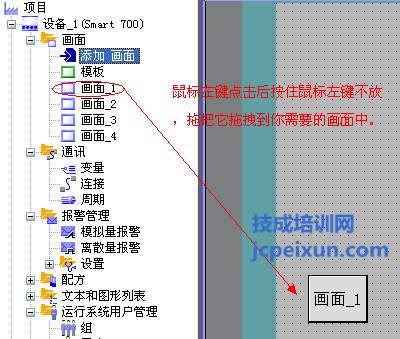

个画面切换按钮的组态。在使用触摸屏完成项目的时候，往往会出现多个画面，而多个画面之间需要进行切换，如果我们在每一个画面上做画面切换按钮，然后连接相应的系统函数的话，这样会给我们组态带来不便，那么我们可以使用一个小技巧来实现，比如说我们需要在画面4里面做一个画面切换按钮，切换到画面1.那么我们点击项目设备里面的画面编号为1的话， 然后按住鼠标不放，把他拖拽到我们的画面4里面，这样在画面4里面就会生成一个按钮，按钮名称就为画面1.在系统运行的时候，如果当前画面处于画面4的时候点击这个按钮就可以切换到画面1.如图：
文本域字体大小的修改，可以按照键盘上的CTRL键，然后选中不同的文本域，选中后修改一个文本域中属性对象里面的文本样式。那么相应的也可以进行修改。

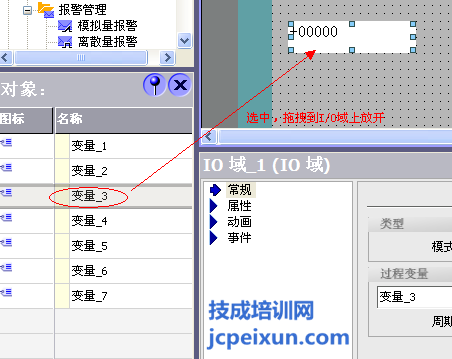

对象中变量的应用， 当我们把软件中对象的对话框的图钉图标点为直立的时候，你点击项目下的变量，那么在对象里面会出现所有的变量，当你如果在画面上建立了一个I/o域后，可以从对象里面拖着一个变量到这个I/O域上，那么就会自动的对这个I/O域进行变量关联。
作者：技成培训网（曾鑫）
【本文为原创作品。未经同意，盗取必究！】
