【跟着我一起来学习s7-200】34 S7-200库

唐琳发布于2015-12-15 11:48 750 0 标签：S7-200入门连载,PLC

前面我们已经基本把所有指令学习了一遍，那么今天就开始学习其他的内容，学习一下S7-200库的操作。

在我们的编程软件里面具有添加或删除库的功能，只要右键点击一下“库”，选择“添加/删除库”，就可以进行添加和删除库。添加之后库指令就会出现在指令列表里面。当我们要使用库指令时，直接从库指令列表中拖拽出来就可以了。

我们要知道的是我们也可以为子程序生成一个库，我们只要右键点击“库”，选择“新建库”。我们要注意的是要为子程序里用到的每个变量定义符号名。选择新建库后，在跳出的对话框的“组件”项选择子程序并点击添加，在库的属性里面填写库的名字和输出路径，我们一般选择“C:Program FilesSiemensSTEP 7-MicroWIN V4.0Lib”这个路径。此外，我们还可以为库程序设置密码。待新建好库之后，同样可以在“添加/删除库”把新建好的库添加到指令列表里面。

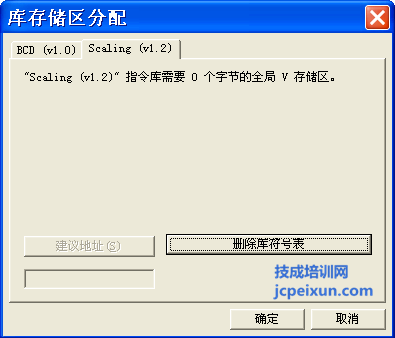

另外，我们要注意的是，对于一些库程序，有可能会占用以部分V存储区，这样我们在调用库程序之后要手工分配一些库存储区，右键点击“程序块”，选择“库存储区”，就会弹出“库存储区分配”的对话框，进行分配地址。如果没有分配库存储区，编译时是会报错的。如果库程序没有占有V存储区，那就不需要分配地址。下图就是没有用到V存储区的情况，调用库的时候不会要求分配地址。所以说，不是所有库程序都需要分配库存储区的。

总结一下，我们在使用库时有几点要注意的，一是，待生成库的程序里使用的存储区要连续，以免造成空间浪费；二是，待生成库的程序里的变量都要使用V存储区，而且都要定义符号，如果使用的是M存储区，不会要求分配库地址；三是，分配的库存储区地址不要跟编写的程序地址重复，我们可以选择“建议地址”让软件自动分配，四是，不是所有库程序都需要分配库地址。

至于常用的S7-200库，梁老师有发出来，可以到以下网址进行下载。

https://bbs.jcpeixun.com/thread-1391-1-1.html

那么今天对于库的操作的学习就到这里。

作者：技成培训网（蔡慧荥）

【本文为原创作品。未经同意，盗取必究！】
