除了通信指令外，前面我们已经基本把所有指令讲完了，就只剩下表指令了，那么今天我们就学习后一部分指令，表指令。我们的表指令有后进先出LIFO指令、先进先出FIFO指令、填表指令AD_T_TBL、存储区填充指令FILL_N和查表指令TBL_FIND。
那么什么是表呢，表它其实就是一段存储区域。一个表多只能有100条数据，每个数据都是16位的。如果表溢出了，SM1.4会被置为1。我们要注意的是一个表中，首地址表示的是这个表的大数据条数，第二个地址表示的是当前数据条数，从第三个地址往下，才是实际数据。
我们要注意的是要建立表格，首先要为表的大条目数建立一个条目。如果没有这样做，那么是无法在表格中建立任何条目的。
下面我们先看一下后进先出LIFO指令的使用。
所以，LIFO指令是将表格中的后一个条目移至输出内存地址，每次执行指令时，表格中的条目数减1。
下面我们再看一下先进先出FIFO指令的使用。
所以，FIFO指令是将表格中的个条目移至输出内存地址，表格中的所有其他条目均向上移动一个位置。每次执行指令时，表格中的条目数减1。
下面我们再看一下填表指令AD_T_TBL的使用。
所以，填表指令AD_T_TBL指令是向表格（TBL）中加入字值（DATA），新数据被增加至表格中的后一个条目，每次向表格中增加新数据后，条目计数加1。我们要注意的是表格多只可以有100个条目，不包括指定大条目数和实际条目数这两个条目。如果过度填充表格的话，SM1.4会被置为1。

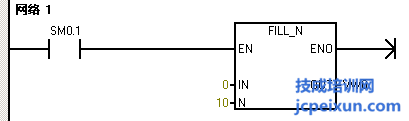

下面我们再看一下存储区填充指令FILL_N的使用。FILL指令是把包含在地址IN中的数据写入到从地址OUT开始N个连续字地址中。要注意的是数据类型是为字的，且N的范围是1至255。
那么以上的程序其实就是把VW0、VW2、VW4……VW20清零。

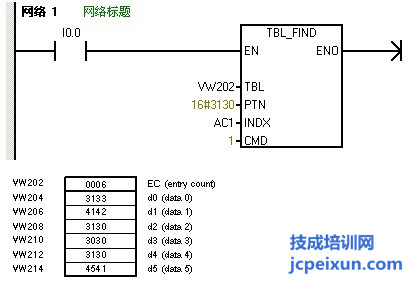

下面我们再看一下查表指令TBL_FIND的使用。TBL_FIND指令是在表格（TBL）中搜索符合一定规则的数据。从INDX开始搜索表，寻找符合PTN和CMD的数据。CMD被指定一个1至4的数值，分别代表 =、<>、<、>。如果找到符合条件的数据，那么INDX指向表格中该数的位置。
以上程序就是当I0.0接通时，在表格中搜索等于3130的十六进制数。
