前面学习了计数器指令也学习了比较指令，那么今天就练习一下运用计数器指令和比较指令的编程案例。那么为什么这个案例学习是在学习了比较指令之后再来进行呢？其实我们的应用中，在用计数器的时候必不可少也会要用到比较指令的，所以会将计数器指令和比较指令拉到一起来学习。
下面我们便举一些应用计数器指令和比较指令的简单例子，以便我们可以更好地掌握计数器指令和比较指令的知识。

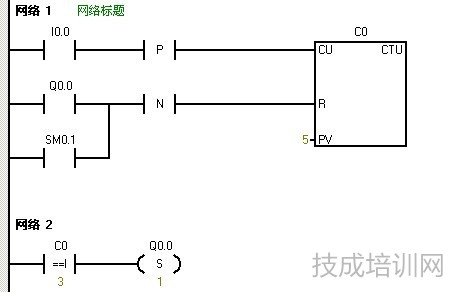

1、 应用增计数器CTU实现按3次按钮灯亮，再按2次灯灭

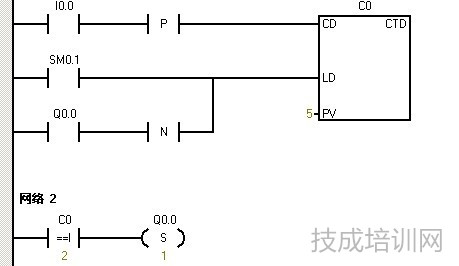

以上要求也可以应用减计数器CTD来实现，其实增计数器、减计数器都是类似的，区别就是增计数器是CU使当前值递增，直至32767，减计数器是CU使当前值递减，直至0。不过有一点需要注意的是减计数器的装载端LD为装载预置值，它应该是沿触发的，不然的话会一直装载。下面便用减计数器来实现。

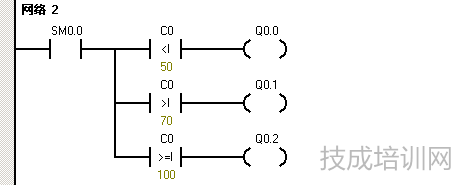

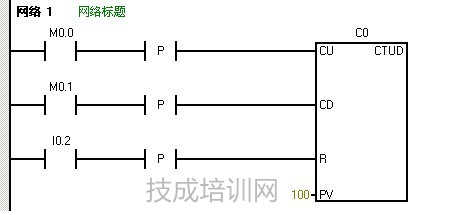

2、 应用增/减计数器实现库存统计与库存情况提示
增/减计数器常用于出库入库等需要增计数又需要减计数的应用中，比如产品的入库出库，停车入库出库等等，所以掌握这部分的知识还是比较重要的。
