【跟着我一起来学习s7-200】18比较指令
14.28.198.145
发布于2015-12-10 15:31
15
0
标签：S7-200入门连载,PLC
昨天学习了计数器指令，那么今天就再继续学习一下比较指令。在我们的应用中，在用计数器的时候必不可少也会要用到比较指令的，所以我们学习了计数器指令之后紧接着就来学习比较指令。
比较指令主要用来比较两个数值或字符串。我们的数值比较指令有：等于=、大于等于>=、小于等于<=、大于>、小于<和不等于<>这6种，而字符串比较指令只有=和<>这两种，这是我们需要注意的。

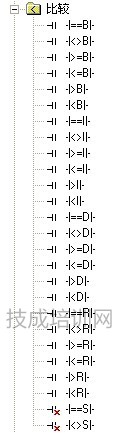

我们可以看到指令格式是比较符号+数据类型的。我们的数据类型又有几种，一种是字节比较B，一种是整数比较I，一种是双字整数比较D，一种是实数比较R，还有是字符串比较S。以下是在我们编程软件里面指令列表中列出的指令。
对于字节比较，它是两个字节型无符号数的比较；整数比较是用来比较两个有符号字的大小的，比较的两个数我们可以填入变量，也可以填入常数；双字整数比较则用于比较两个有符号双字的大小；实数比较用来比较两个实数的大小，它也是有符号的比较；而字符串比较则是比较两个字符串的ASCII码是否相等。
我们需要注意的是字节比较的范围是0-255，而整数比较的范围是-32768~32767，双字比较的范围是16#80000000~16#7FFFFFFF，注意在使用的时候数值不能超限，不然是会提示有错误的。除此之外，我们在使用字符串比较的时候，是只需要填入整个字符串的首地址就可以了，而不能填入整个字符串的。
下面就举一些对这些比较指令的使用的例子，并也举了些错误例子，可以对照着学习一下。
那么，今天就先学习这么多，明天的话就学习一下计数器指令和比较指令结合在一起的应用吧。你有跟着我的进度来学习吗？
作者：技成培训网（蔡慧荥）
【本文为原创作品。未经同意，盗取必究！】
