FX3UPLC输入接线
唐琳
发布于2015-12-16 16:28
835
0
标签：三菱,PLC,输入接线

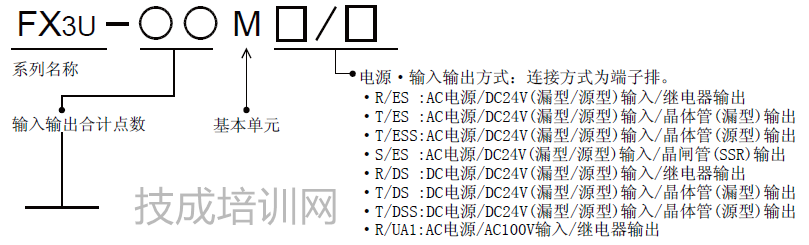

使用每一款PLC，我们都需要掌握其接线方式，知道PLC所接电源是多少，知道怎么把信号接入到PLC里面，怎么用PLC的输出信号来控制负载，模拟量信号的输入和输出怎么接，等等我们都需要掌握，在了解接线方式前，我们需要先了解这个PLC的型号，清楚了型号后我们才能够更好的来接线。如图所示为FX3UPLC的型号说明
对应FX3U的PLC来说，他的输入和输出都可以分为源型和漏型两种。

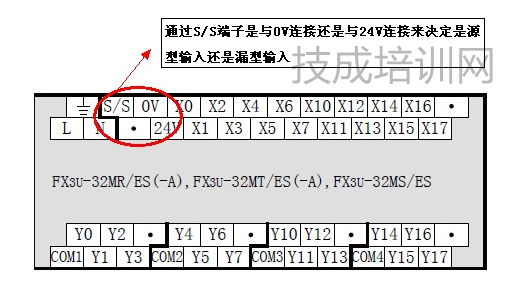

输入接线端子如下图所示：

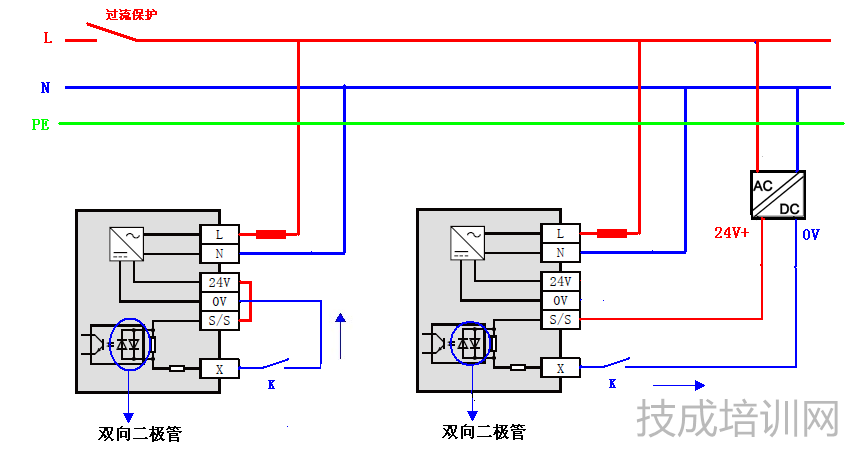

信号的输入可以使用PLC上提供的24V电源作为电源也可以使用外部提供的24V电源作为电源供电。如图所示：
双向二极管的作用就是用来实现PLC的源型和漏型输入。如图所示，当我们把输入点X接到0V的时候，S/S接24V的时候，那么意味着信号时要从X端流出，从S/S端流入，对于三菱的PLC来说， 信号从X端流出，我们称之为漏型接法，PLC里面的二极管就由右边的这个二极管导通。反之，信号如果从X端流入，那么称之为源型输入法，PLC里面的二极管就由左边的二极管导通。

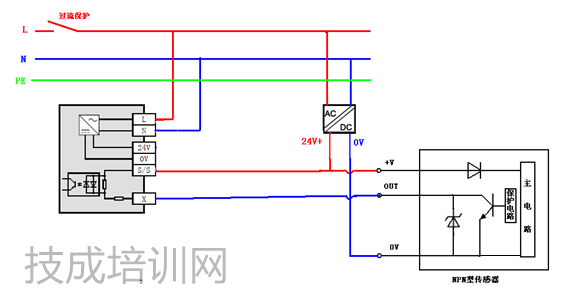

对于我们常用的开关信号的传感器来讲分为NPN和PNP，我们知道，NPN输出的信号是低电平，而PNP输出的信号是高电平，所以对于漏型的输入来讲，接的应该是NPN的传感器，源型接的是PNP的传感器。

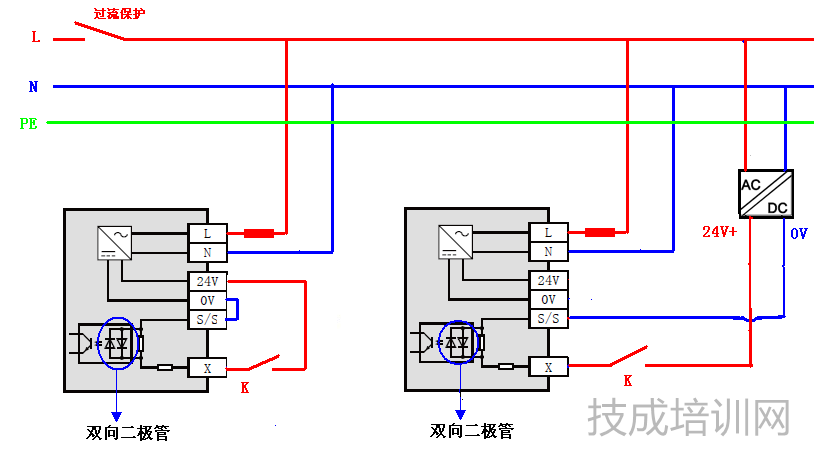

源型接法：

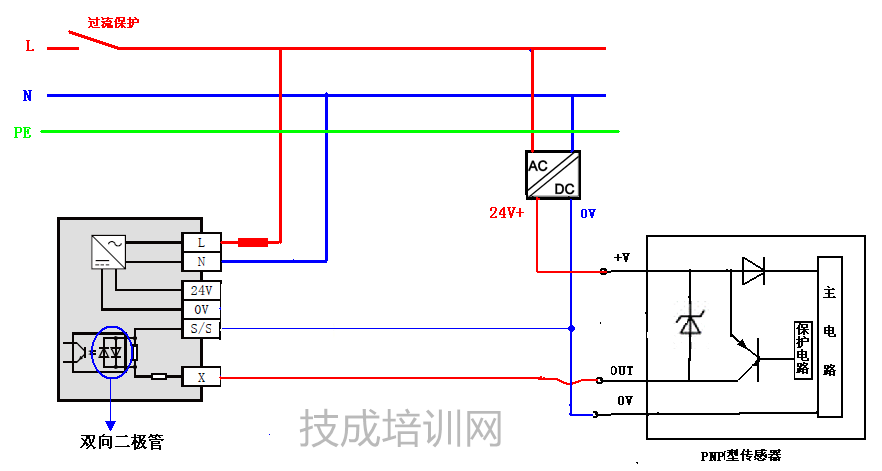

PNP型传感器接线图
作者：技成培训网（曾鑫）
【本文为原创作品。未经同意，盗取必究！】
