学习机动手实操课—高速输入输出的配合使用

唐琳 发布于2015-11-30 10:16 9 0 标签：三菱,PLC,实操,程序

操作目的：练习高速输入输出的功能，指令的熟练运用，同时为在现场调试做准备
采用设备：三菱PLC+文本显示器/技成PLC学习机——要求设备具有高速输入输出的功能
动作分析：同一个设备，将高速输出产生的信号反馈给PLC的高速输入

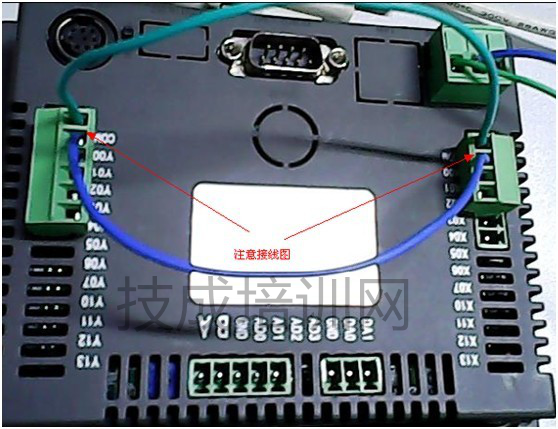

1、硬件——Y0直连X0，输入的com接上输出的com

2、分别编辑PLC的输入输出程序，输入采用高速计数器，输出采用发脉冲指令PLSY
实现难点：该程序没办法仿真，可能PLC硬件高速功能要求达不到，不能实现要求

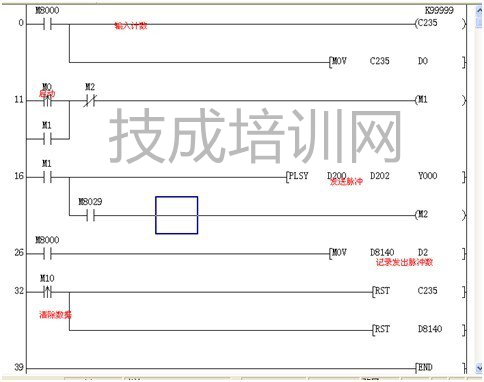

编辑PLC程序：

具体程序编辑看注释

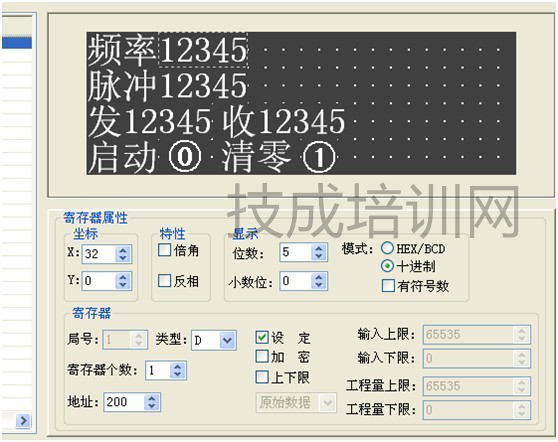

编辑画面程序：
1、 频率——D200表示当前频率，设定打上勾，可以设定参数
2、 脉冲——D202表示当前脉冲数，设定打上勾，可以设定参数
3、 发——D2表示当前发送出去的脉冲数
4、 发——D0表示当前已收到的脉冲数
5、启动为M0瞬时ON，启动发脉冲的信号

6、清零为M10瞬时ON，按下后清除已记录的数据

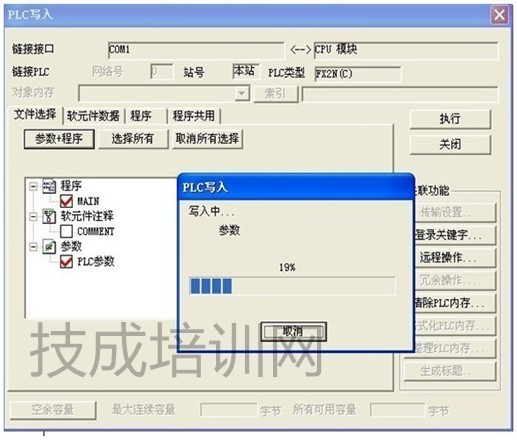

下载：连接上PLC，也就是学习机背面的圆口，下载PLC程序

同时通过232编程线及两头是扁口线，下载文本显示器程序

文本和PLC程序下载完成后，运行PLC（run灯亮）

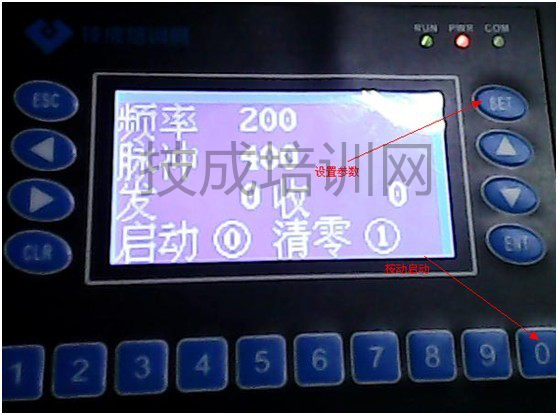

操作：设置PLC的频率+脉冲数，如频率200，脉冲400，在文本显示器按下M0启动按钮，2S后脉冲发送停止，记录数据位400

我们在整个过程中有遇到知识点：
PLC的程序编辑（《三菱FX系列PLC顺序控制与功能指令详解》第99课时
C235PLSY等
组态画面编辑
瞬时按钮 显示数据
PLC程序下载
正确的下载PLC程序
组态程序下载
需要硬件 和软件均连接通讯正常
参考消息：什么叫学习机： https://www.jcpeixun.com/topic/act/20130617/
学习机基本使用 https://bbs.jcpeixun.com/thread-38443-1-1.html
PLC和文本软件https://bbs.jcpeixun.com/thread-36581-1-1.html
编程软件安装：https://bbs.jcpeixun.com/thread-38448-1-1.html

编程软件使用：https://bbs.jcpeixun.com/thread-38449-1-1.html

三菱PLC入门视频：https://www.jcpeixun.com/lesson/1507/

作者：技成培训网（陈胜）
【本文为原创作品。未经同意，盗取必究！】
