WinCC与STEP7变量同步修改的问题
刘玉蓉
发布于2014-12-10 17:31
5
0
标签：
现在遇到两个问题，请指教。
问题一：STEP7中的符号表和DB块，通过操作员监控和S7_m_c=true，再编译OS，就可以在WinCC里面变量管理的SIMATIC S7 PROTOCOL SUITE出现并调用，这个小弟明白，我的问题是，我在STEP7里面重新更改符号表或者DB块里变量的名称后，再次编译OS，尽管WinCC里变量管理的STEP7变量更新了，但是IO域等连接的变量，名称却没变，怎么同步图形编辑器或其他应用（如报警记录和用户归档之类的），能无论某地址的变量名称如何变化只按照变量的地址连接变量吗？
问题二：在连接变量的时候，会有两个SIMATIC S7 PROTOCOL SUITE出现，一个在项目名称下，一个在WinCC变量下，两者的区别是什么，各自怎么使用，WinCC变量下的我以为做了修改STEP7会有响应，项目名称下的呢？还有来自STEP7符号数据源的变量，这个数据源又是怎么用的？附图一张。

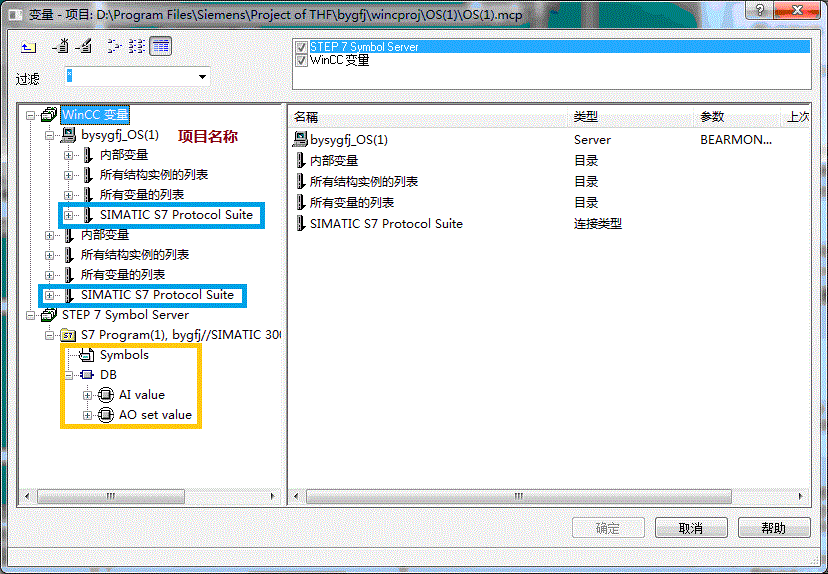

图片说明： 1，问题二对应的对话框
佳答案
1、变量名称修改后再重新上传，wincc 的变量名称随即更新，但是画面窗口使用的变量不会随着其变化，wincc没有这个功能，只能逐一修改。
2、一个是项目的总文件，一个是项目单独变量。因为在下位机上可以创建多个项目。
