关于MBUS MSG指令
刘玉蓉
发布于2014-12-10 17:31
4
0
标签：
在MBUS MSG指令里有一个错误位，我看了手册上说1-8的低位，其中0是无错误，那Q0.0有输出到底是对还是不对，还有Q0.2是不用的意思，它是一直为1的吗？我现在程序测试过程中，发现Q0.1和Q0.2都有输出，不知道是什么错误啊

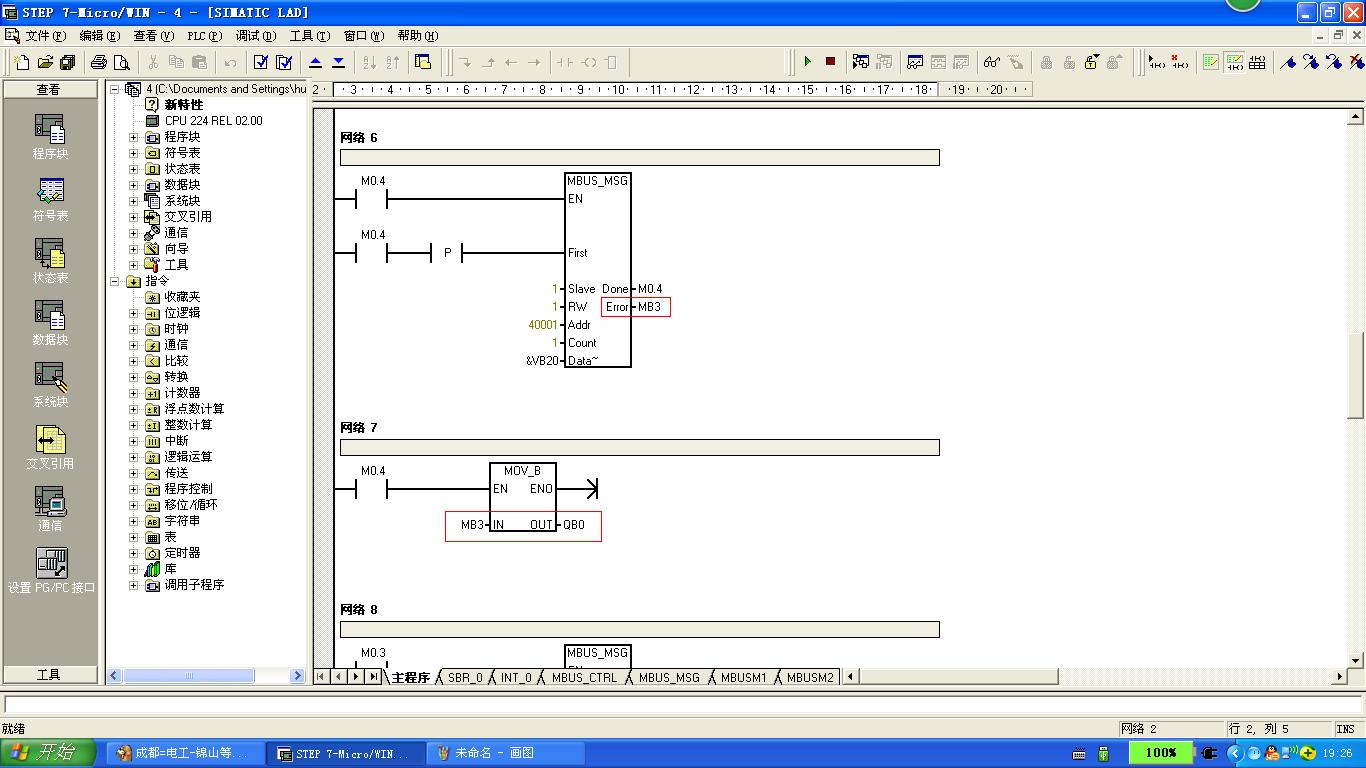

图片说明： 1，1
佳答案
1、有关MBUS_MSG 指令错误代码：
Error 错误代码： 只有在 Done 位为1时，错误代码才有效
0 ＝ 无错误
1 ＝ 响应校验错误
2 ＝ 未用
3 ＝ 接收超时（从站无响应）
4 ＝ 请求参数错误（slave address, Modbus address, count, RW）
5 ＝ Modbus/自由口未使能
6 ＝ Modbus正在忙于其它请求
7 ＝ 响应错误（响应不是请求的操作）
8 ＝ 响应CRC校验和错误
101 ＝ 从站不支持请求的功能
102 ＝ 从站不支持数据地址
103 ＝ 从站不支持此种数据类型
104 ＝ 从站设备故障
105 ＝ 从站接受了信息，但是响应被延迟
106 ＝ 从站忙，拒绝了该信息
107 ＝ 从站拒绝了信息
108 ＝ 从站存储器奇偶错误
2、程序中的QB0输出的就是上述Error 错误代码：
、其中0是无错误，那Q0.0与其他位都没有输出，即QB0为0（二进制0000 0000）。
、Q0.2是一直为1，其他位为0，即为4（二进制0000 0100），表示 请求参数错误。
、Q0.1和Q0.2都有输出，即为6（二进制0000 0110），表示 Modbus正在忙于其它请求 。
3、常见的错误：
如果多个 MBUS_MSG 指令同时使能（激活)会造成 6 号错误，一次只能激活一条MBUS_MSG指令 ；
从站 delay 参数设的时间过长会造成主站 3 号错误 ；
从站掉电或不运行，网络故障都会造成主站 3 号错误 。
