请问这个网络是怎么组态的？
刘玉蓉
发布于2014-12-09 17:23
198
0
标签：
这是我们一个设备的网络，请问他们组成两个DP网络吗？还有以太网怎么没有硬件组态呢？CP342-5是不是DP通信模块，用于扩展DP网络的？还有ET200是不是直接可以作为主站CPU的映像区的即输入和输出点直接作为I/O区？

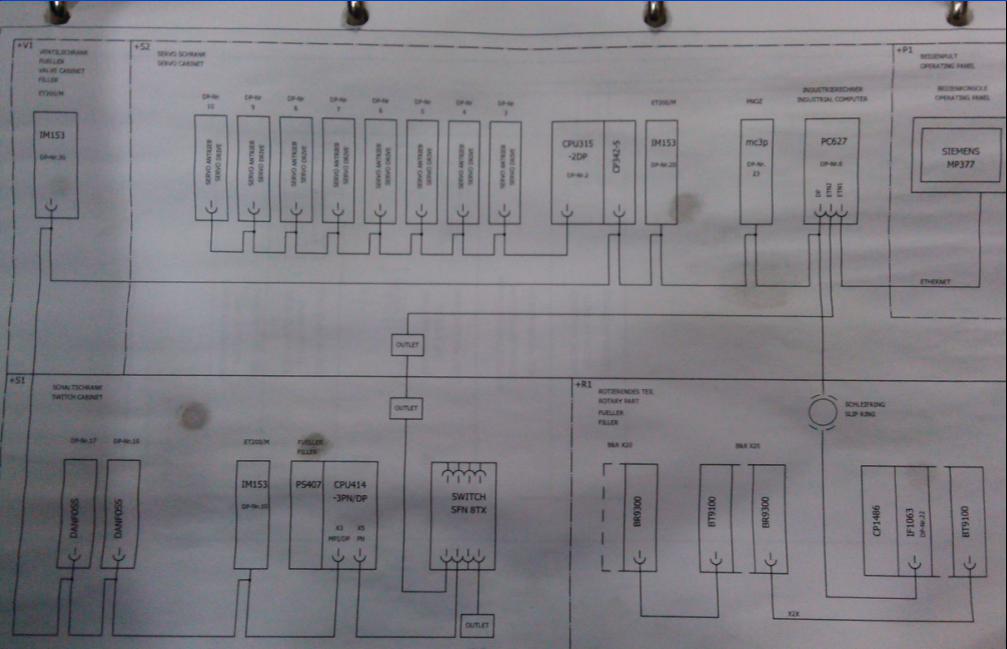

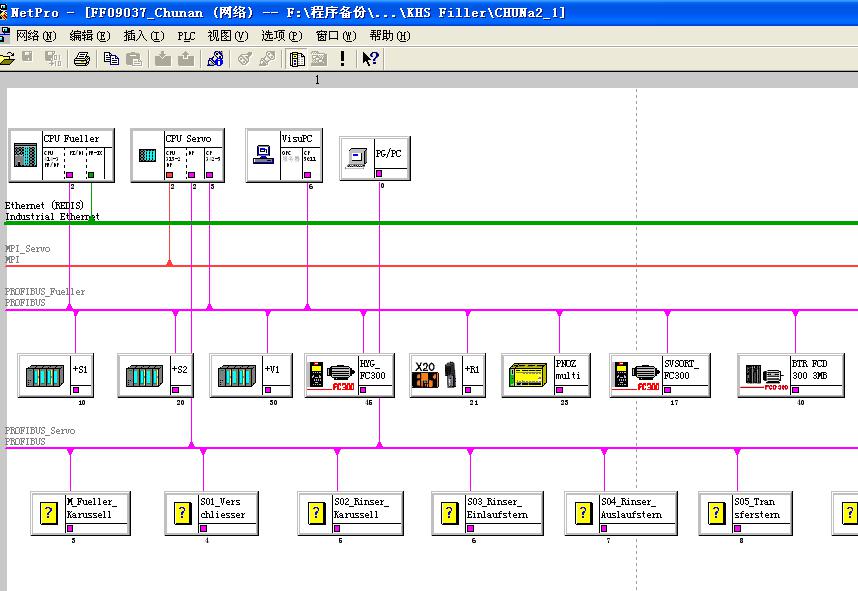

图片说明： 1，截图1 2，截图2
佳答案
从你的图片中可以看到：
1：项目是一个主DP网络组态，Profibus_Fueller和Profibus_Servo属于同一个DP网络，
CP342-5是DP通信模块，可以用来组态西门子或者非西门子硬件DP连接等，你的图片的下方那些应该是非西门子，只需要有对应的GSD文件，就可以通过这个DP连接组态，
也就是你说的扩张组态，例如机器人通讯，也可以采用这种方式！
2：ET200其实就是CPU的远程I/O模块，当然可以作为主站CPU的映像区的输入和输出
3：以太网没有硬件组态，那是因为CPU带PN接口，只是没有相应的网络组态。有需要的话，你可以通过该端口连接你的PC机，可以对PLC进行通讯！
