手册间接寻址，看不懂
刘玉蓉
发布于2014-12-09 17:23
279
0
标签：

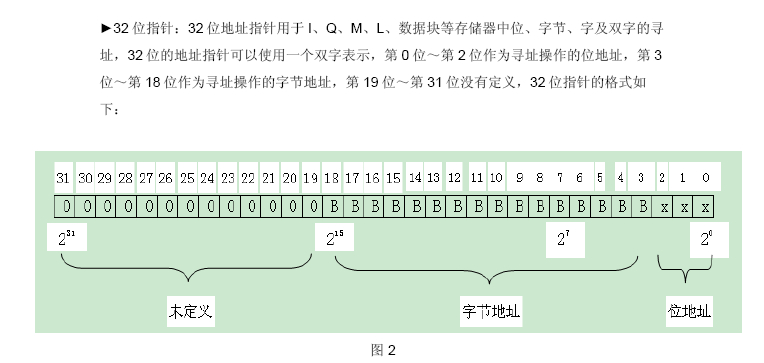

如图1，L#100，32位整形100左移3位，怎么得到P#100.0。图2第0位到第2位作为寻址操作位地址，第3到第18位作为字节地址，什么意思？还有就是什么是WINCC，上位机，组态王？
图片说明： 1，1 2，2
佳答案
在指针寄存器的里面的数据含义如下：
总共32位，
第0~2位，用来表示位的编号
第3~18位表示0~65535，即字节编号。
而且，对于区域间接寻址：
1000 0YYY 0000 0BBB BBBB BBBB BBBB BXXX
YYY对应的：000 表示P区
001 表示I区
010 表示q区
011 表示 m区
100表示 db
101 表示 DI
111 表示 L区
你自己对着这个规则将32位指针里面的数字按照这个解析，你就明白了。
