项目背景：两个PLC 分别是314 和 312，都配的CP343-LEAN，要实现以太网通讯。程序：OB35中调用FC5（AG_SEND）和FC6（AG_RECV），发送数据在DB1中，接收数据在DB2中
问题：1.连通后，314发往312的数据可以成功发送并被接受，312发往314的不可以，请问这两个cpu之前存在主从关系吗？312发往314不成功是什么原因？
2.已实现的例子是发送存储于DB中的BYTE类型数据，现在想要发送开关量（BOOL），也要通过DB吗？麻烦具体说明数据类型以及参数设置！
3. FC5/FC6中 "SEND" 口的参数怎么理解？我将教程中“P#DB1.DBX0.0 BYTE 50” 的 “BYTE 50” 改为“BYTE 2” ，自动变成了DB1.DBB0 ， 这是为什么？指针P呢？
4. FC5的"LEN" 数据长度必须与发送数据的实际长度相同吗？
程序截图如下，请看看有什么问题（图片是314的，312除了LADDR口其他一样）或者推荐一些实用的书！

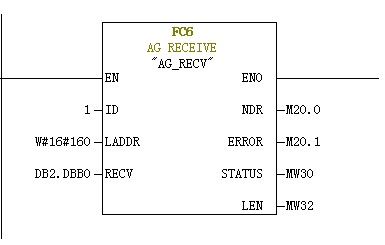

图片说明： 1，FC5 2，FC6
佳答案
1、两者不是主从关系，是握手关系。2、要通过DB。字与字节中包括位，即开关量（BOOL）。3、“P#DB1.DBX0.0 BYTE 50，表示从DB1.DBX0.0开始共50个字节长度。4、与发送数据的实际长度相同。5、其他问题：见《CP343_1之间的以太网通讯》下载： http://ftp.gongkong.com/UploadFile/Datum/2008-5/2008051608153100001(CP343_1之间的以太网通讯).doc<以太网通信模块常见问题集>下载： https://www.ad.siemens.com.cn/download/docMessage.aspx?id=4126《CP343-1 快速诊断指南》下载：https://www.ad.siemens.com.cn/download/docMessage.aspx?ID=6647&loginID=&srno=&sendtime=
