“异或的寻址位是否为0”这个说法
刘玉蓉
发布于2014-11-21 17:14
60
0
标签：

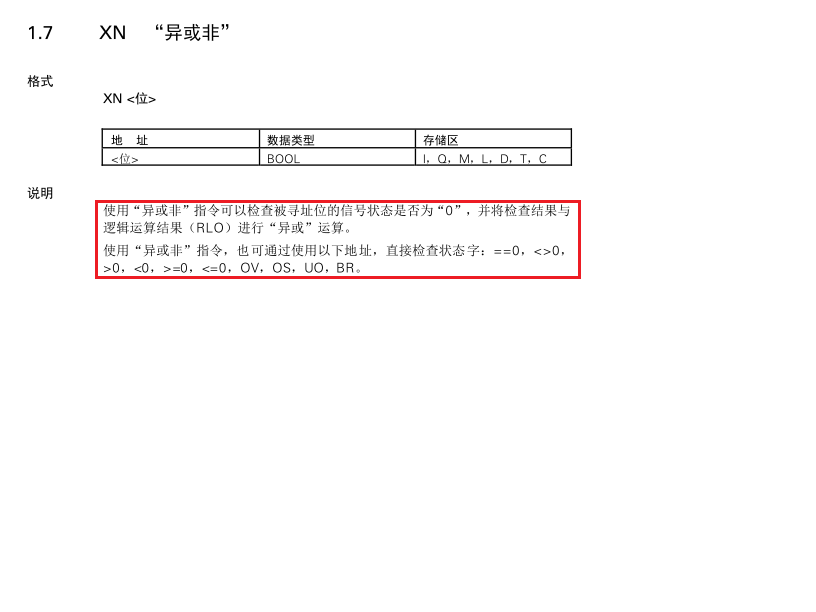

如题，编程手册里面的定义，具体看图片里面红框标注内容，求解释，这两句话到底是什么意思啊？？？？？我相信一句话，概念吃不透，只能说明理解得很肤浅！比如“异或的寻址位是否为0”这个说法，异或的寻址位那么多，怎么可能检查到？
问题补充：
关于检查寻址位是否为0或是否为1这两种说法有什么区别呢？还有图片中红框标注的“通过以下地址检查状态位”又是什么意思呢？？？
图片说明： 1，异或
佳答案
异或的寻址位那么多？？？
位逻辑指令使用两个数字1和0。这两个数字构成二进制系统的基础。这两个数字1和0称为二进制数字或位。对于触点和线圈而言，1表示已激活或已励磁，0表示未激活或未励磁。?
位逻辑指令解释信号状态1和0，并根据布尔逻辑将其组合。这些组合产生称为“逻辑运算结果”(RLO)的结果1或0。?
逻辑运算结果：状态字的第1位为RLO 位（RLO= “逻辑运算结果”），在二进制逻辑运算中用作暂时存储位。比如，一串逻辑指令中的某个指令检查触点的信号状态，并根据布尔逻辑运算规则将检查的结果（状态位）与RLO位进行逻辑门运算，然后逻辑运算结果又存在RLO位中。
xn +操作数（就只能是bool型 就一位）
XN检查寻址位的状态是否为“0”，并将测试结果与RLO进行异或运算。
譬如：xn m1.0 检查这个M1.0的信号状态为0 然后把这个结果与RLO进行异或运算。然后逻辑运算结果又存在RLO位中。
