315PLC与PC用网络连接不上
刘玉蓉
发布于2014-11-21 17:14
6
0
标签：
遇上个新的315-2 PN/DP的CPU。本想用网线连接下载组态。但试了很多次还是不行，麻烦帮忙看一下。
整个过程如图，PG/PC选择的ISO、
EDIT ENTHERNET NODE按MAC地址已经连接成功，将PLC的IP改为了192.168.1.11；但下载程序到PLC的时候就不行了。见图111.222.333
问题补充：

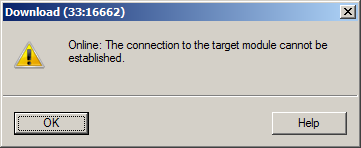

1.当时我已经分配好了IP地址，在硬件下载时都能的到PLC了，但后来还是下载失败，提示信息；33：16662；
2.今天一早，网线连接PLC与电脑，网卡指示灯居然不亮，复位清除PLC也 不行。

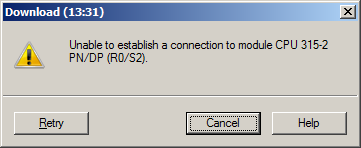

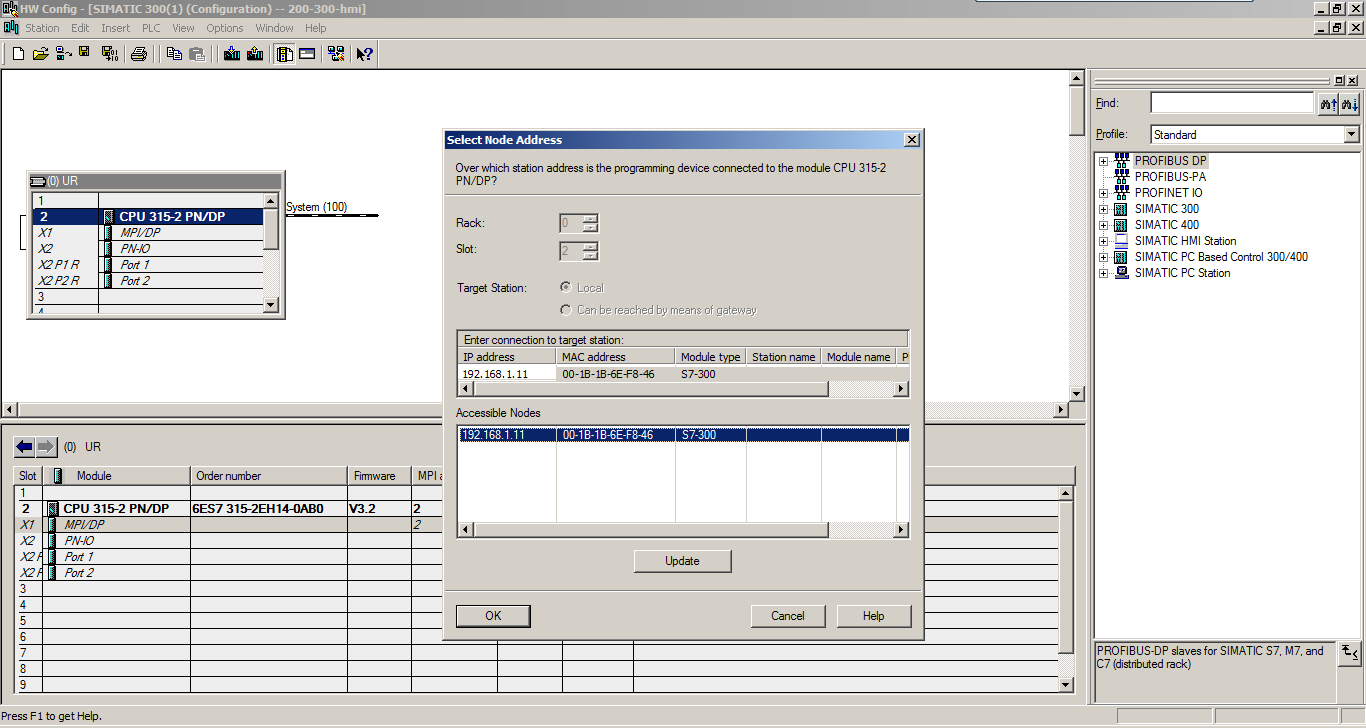

图片说明： 1，select node address 2，download 3，downlad2
佳答案
首次下载不需要MPI,直接通过TCP/IP或ISO的方式即可,具体做法是可以通过Step7的PLC-Edit ethernet node-Browse搜索您的CP或CPU的集成PN口,在线分配IP地址后就可以直接以TCP/IP的方式进行下载:
首先设置STEP7--选项--设置PG/PC 接口里，通过ISO协议建立连接，选对以太网卡名称.（ISO Ind. Ethernet →...）
然后，在STEP7主界面下，选择菜单 PLC------------>Edit Ethernet Node（编辑以太网节点）,在弹出的窗口中选择Browse...(浏览），就可以找到实际连接的PLC网卡了，里面可以看到MAC和IP地址，选择该网卡后确认返回，然后就可以设置该网卡的IP地址和子网掩码，后点击按钮Assign IP Configuration(分配IP配置），IP地址就成功分配了
后，访问PLC的时候，把计算机的IP地址设到同一网段，就可以通信了
