诊断中继器诊断功能
刘玉蓉
发布于2014-11-19 17:28
188
0
标签：
STEP75.5 SP3的版本，配完中继器后诊断是灰色，PLC里分配PG/PC也是灰色，为什么啊！
问题补充：
硬件配置完必须调用SFC103才可以么？我在说明书上看的需要在监视狗中断OB中调用，监视狗中断OB是嘛意思？

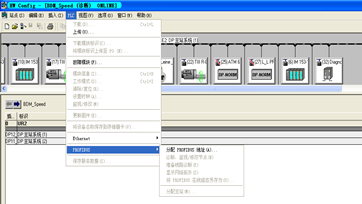

图片说明： 1，图片 2，图片2
佳答案
好像具体的步骤是先在硬件组态中选中该诊断中继器，然后再从“PLC""项目下选择，而且好像得编写一段程序：
从用户程序中激活拓扑确定功能，就需要一个S7-CPU/CP以便能够支持系统功能 SFC103“DP_TOPOL”(例如S7-400 CPU FW 3.1或更高版本的集成DP接口)。
CALL “DP_TOPOL” SFC103 调用拓扑确定
REQ ：=M2.0 开始拓扑确定(布尔)
R ：=M2.1 =1： 中断拓扑确定(布尔)
DP_ID ：=1 需要确定拓扑结构的DP主站系统的ID(整型)
RET_VAL ：=MW110 任务状态的返回值 (整型)
BUSY ：=M112.0 =1 拓扑确定还未完成。
DPR ：=MB124 报告故障的诊断中继器的PROFIBUS地址(字节)
DPRI ：=MB125 报告故障的诊断中继器的测量网段(字节)
