S7-200与梅特勒托利多仪表MODbus通讯问题
刘玉蓉
发布于2014-11-19 17:28
26
0
标签：
有一块梅特勒托利多仪表IND331需要与PLC通讯读取显示重量值

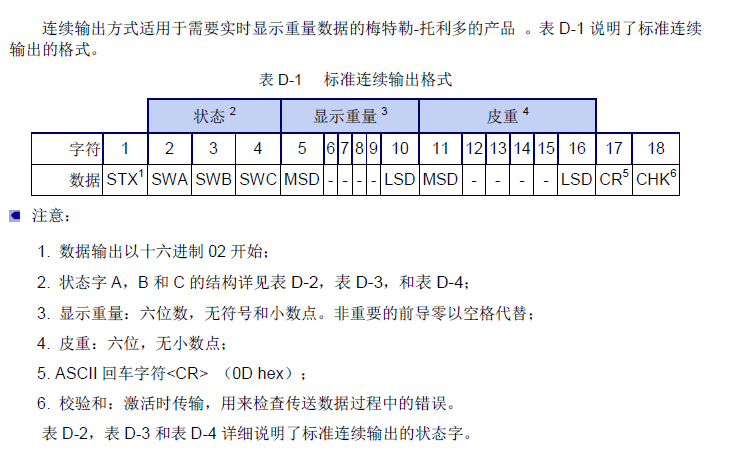

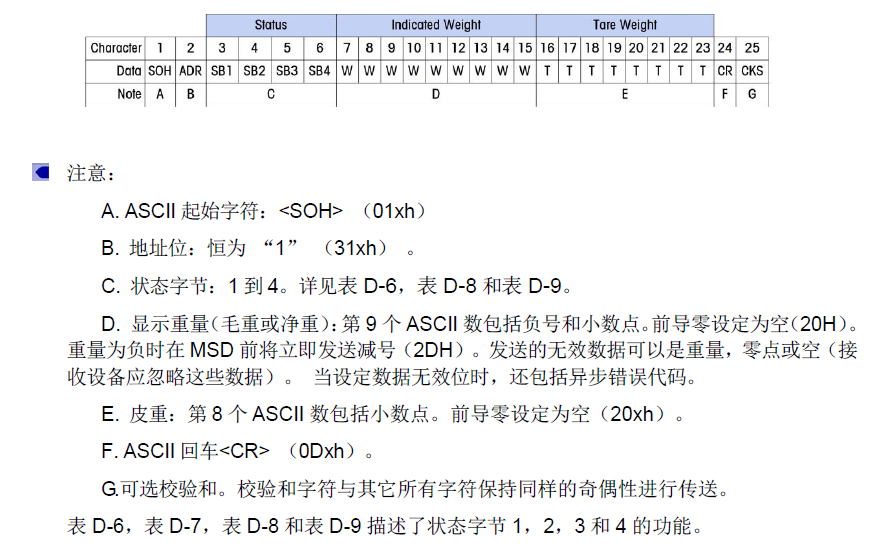

仪表上有两种输出方式，标准连续输出如图1，扩展连续输出如图2，我想读取的重量值是带符号的，现在不知道读取的地址应该是从哪里开始算起，40XXX?
图片说明： 1，图1 2，图2
佳答案
梅特勒托利多称重仪表如果支持Modbus通信，就可以与CPU200进行通信。关于Modbus通信的相关内容可以参考西门子下载中心的A0136文档。
梅特勒托利多称重仪表(例如IND331)有COM2口选件,集成MODBUS RTU通讯协议,正确设定波特率(如 9600),校验位(如 无),地址(如 2,做从站);S7 200编程时调用MODBUS Master库,通讯参数和仪表一致即可通讯!净重的地址为40002,modbus指令运用可以参考编成软件的帮助,附图片一张,做完以后会发现很简单的!
参考资料;
https://www.ad.siemens.com.cn/service/answer/tobe_solution.aspx?Q_ID=79795&cid=1028
