S7-313C数据断电保护的问题
刘玉蓉
发布于2014-11-18 17:35
50
0
标签：
用S7-313C做一个三轴伺服电机控制，想实现位置数据的断电保护，网上查了说DB块可以掉电保护，建立时选择UNLINKED即可，但是不知道怎么用。编程手册上说不能用MC7命令访问。请问一下建立DB块，选择UNLINKED 之后怎么在程序中存储和调用数据，方法和普通MW一样吗？

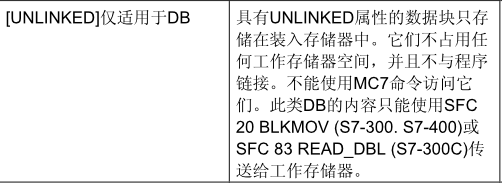

图片说明： 1，说不能用MC7命令访问
佳答案
新建数据块默认值都是断电保持型的。
具体怎么用这些数据块？
新建数据块：新建数据块--打开数据块--定义数据名称、数据类型、初始值、注释--保存。
注意数据块地址是系统自动按用户的数据类型自动定义的。
使用数据块：直接访问和打开访问
例：L DB5.DBW10
T DB10.DBW20
L Motor1_speed //符号地址
例：OPN DB 2 //打开DB2
L DBW 2 //DBW2=DB2.DBW2
L DBW 4 //DBW4=DB2.DBW4
＞I
= DBX 20.0 //DBX20.0=DB2.DBW20.0
和MW的区别在于数据块是需要先定义再调用的原则。
