S1200PLC信号问题
刘玉蓉
发布于2014-11-18 17:35
363
0
标签：
请问西门子S1200哪种型号PLC支持低电平输入输出啊，或者输入输出可以不是晶体管的，直接就是继电器的那种，看到S1200有那种信号板，不过只有4个输出，好像只能是反脉冲的，请问哪种型号是低输入低输出的信号的，麻烦讲讲啊。
佳答案
1、你所指的低电平是多低？ 1200PLC的输入不是电平输入，输出也不是电平输出
2、输入 是接受公共端和改端口所施压的电压，只要能满足流过内部发光二极管的电流大于2.5mA认为是1，小于1mA认为是0， 公共端电压只要大于或等于15V就可以。

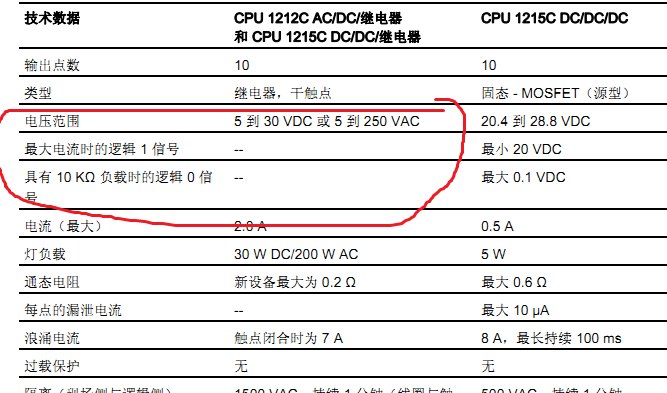

3、继电器输出的内部只是个开关，公共端加多高的电压，输出就是多高电平。图2的电压指标小是5V，我觉得这种标示不正确，1V也能正常工作
4、晶体管输出的对电压要求较高，不适合低电平输出

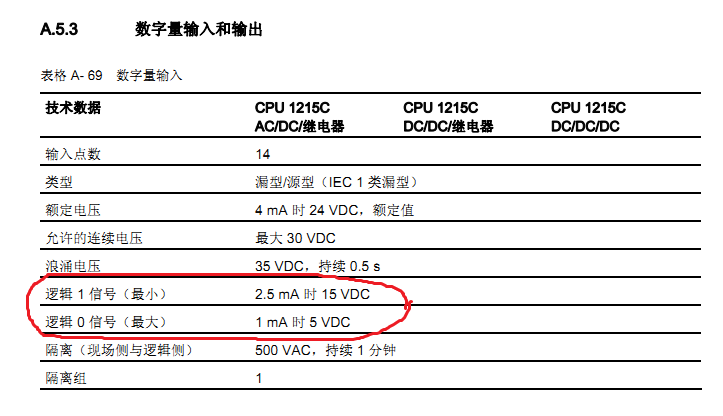

5、所有1200系列的指标是一样的，见图（1,2）

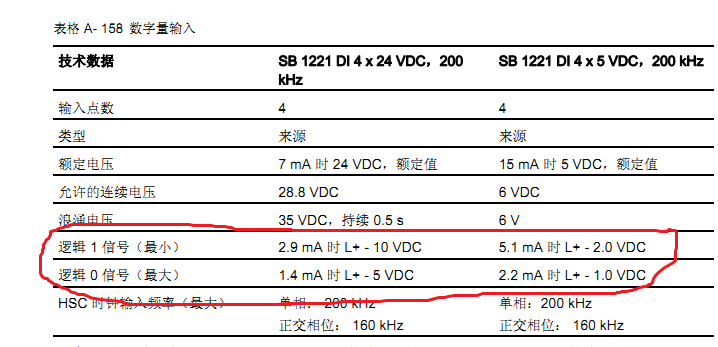

6、信号板的数字量输入电平要求就更低了，有一款2V就可以, 见图3

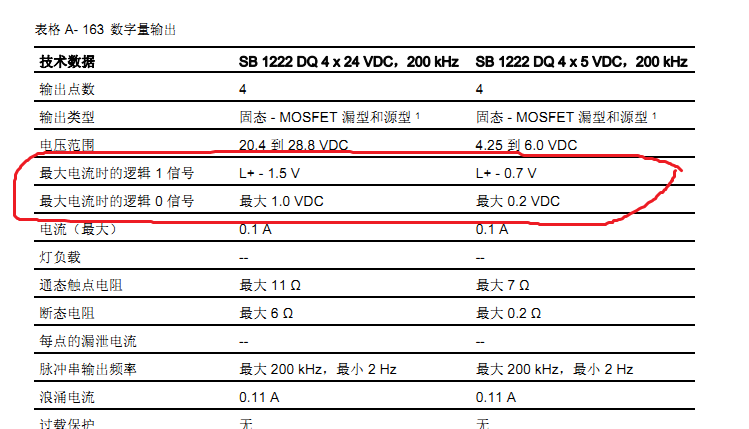

7、信号板的数字量输出是晶体管的，要求的电平电压也不高，有两种，1.5V的和0.7V的，见图4
若有收获，就点个赞吧！
