S7-200中关于库的调用问题

刘玉蓉发布于2014-11-13 17:22 2 0 标签：

程序中有一小段程序是多次使用的，所以把它制作成带参数的子程序以库的形式保存并添加，之后，本意是输入不同的地址后在程序中进行多次使用，可是现在的问题是，这个自定义的指令库用一次可以，要是多次调用就出现混乱，请问我应该怎样做才能达到预期的目的呢？程序大概是定义一个IN或IN-OUT参数,再定义一个OUT参数，然后中间运算或执行的命令参数都用TEMP参数，这样制作成的库预期着只需要在块的IN处和OUT处输入不同的地址就能多次调用，但结果并不能实现，原因好像是这个块一直被使用着，也就是这些参数不能分辨出在哪里使用。请问我应该怎样做才能让CPU判断出我使用同一个块但具有不同地址的操作呢？

问题补充：
按照您说的把输出参数类型改成IN-OUT后问题有改善，但仍然不能准确的执行操作，有时甚至操作几次才能正常输出，就像程序无形中执行很多次，只有偶尔能操作正确，可能是没有复位，但我不理解您用sm0.0复位输出是何用意？能否再详细说明一下复位的意义，那类型的参数需要在执行命令之前进行复位？复位操作是在整个执行过程中都进行还是在某个信号有变化时执行？或者有相关的文档能说明关于库的制作上的注意事项也可以，

佳答案

这个问题的可能原因是你在调用局部变量时，选择了不合适的局部变量引起。尤其是输出变量的使用，应该使用IN-OUT参数。另外在调用的子程序中的输出变量必须是先复位后再进行控制操作。见图片说明。
补充问题回复：
1）是的。其目的就是想在第2次调用前让输出复位。
2）开始调用时的复位操作。
3）这个实际上是子程序多次调用局部变量使用的问题。

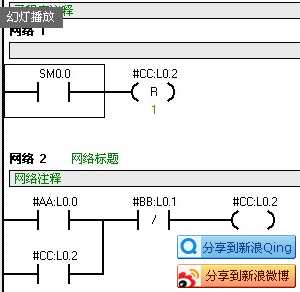

图片说明：1，子程序的多次调用程序
