某个FC功能块内有个时间定时器和一个M线圈互锁开启（状态为“1”），请问在某个循环周期内没有被调用该功能块，下个周期M线圈和该时间继电器还是启动（“1”）状态吗？
刘玉蓉
发布于2014-11-13 17:22
630
0
标签：
其详细状态见图，具体运行时某个时刻M5.7为1，M0.3和I0.0均为0，执行FC1后，这种状态持续50s以上, M160.3和T20经过前面程序段的辅助均为1状态并互锁，之后在另一时刻突然M5.7，M0.3和I0.0的状态改变执行OB1时，不能调用FC1，然后过了1个或者几个扫描周期后，M5.7，M0.3和I0.0的状态再次改变使执行OB1时又能够调用FC1了，我想问的是这次调用FC1时，M160.3和T20二者还是互锁为“1”的状态吗，还是都恢复原状为“0”了，需要再次经过辅助程序来触发？

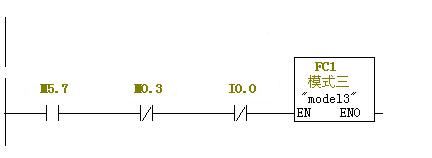

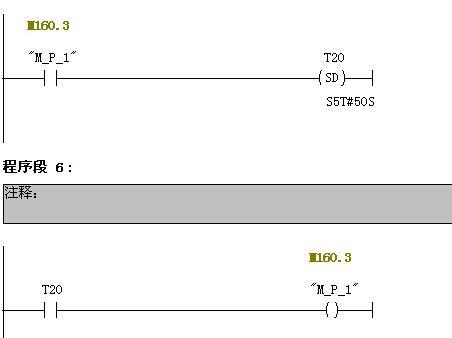

图片说明： 1，FC1内的部分程序段 2，OB1中的部分程序段
佳答案

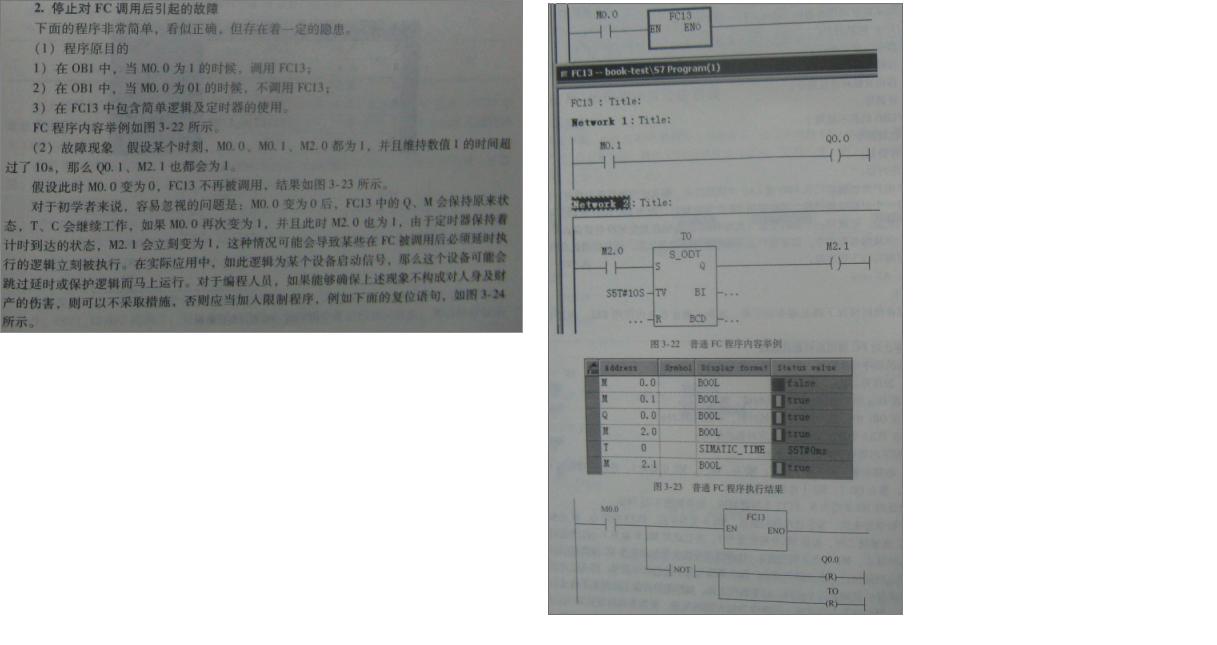

还是为1，因为你不调用FC1但并没有改变M160.3和T20的状态。参见附件。
若有收获，就点个赞吧！
