3RW软启动1拖3
刘玉蓉
发布于2014-08-14 18:06
349
0
标签：
对这张1拖3的控制原理图还是很纠结：第1，怎样理解200毫秒延时"对防止在起动阶段未经停车就直接启动是必要的”？第2，觉得S11，S21，S31下方的3个K9常开触点应该是常闭触点，否则无法工作。图是从西门子转来的。

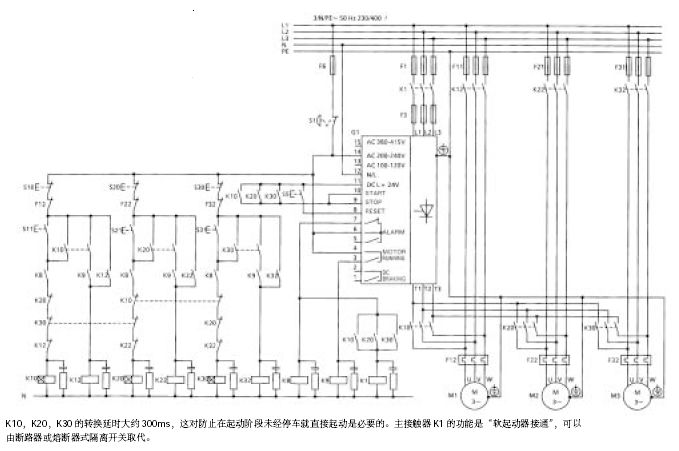

图片说明： 1，3RW软启动1拖3
佳答案
其实在前一个问题中已作补充回答了第2个问题。
1、怎样理解300毫秒延时"对防止在起动阶段未经停车就直接启动是必要的”？
启动接触器K10、K20、K30要求有300ms的转换延时，也就是说台电机启动完成后，要保证K10完全断开K1也断开，软启停车完成后才可转到K20或K30的闭合，不可以软启在启动台电机后还没停车就直接启动第二台或第三台电机而导致可控硅烧坏。
2、S11，S21，S31下方的3个K9常开触点应该是常闭触点，否则无法工作。
因图纸比较糊，你没看清楚，S11，S21，S31下方的是K8（对应软启动器的Alarm），而不是K9，K9是在右边K10下方，该图纸是没有任何问题的。以台电机为例，软启工作过程如下：按下启动按扭S11，软启在没Alarm报警时K8是得电吸合的，所以K8常开点闭合，K20、K30没启动（或已启动完成）不动作常闭，台电机的启动接触器K10（延时断开接触器）得电，K10常开点闭合，主接触器K1也得电闭合，软启启动台电机启动，电机启动完成后，K9闭合，K12得自保持电闭合，K10延时到达后断开，K1也断开，软启动器退出工作，不再供电，台电机由K12供电运行。可以接下来软启可以去启动第二或第三台电机。这样软启就能做到每次单独启动一台电机而不影响其它电机。
