这句程序错误吗？

刘玉蓉发布于2014-08-14 18:06 1 0 标签：

这段程序是从PLC上传到电脑上的，问题是CALL 和END CALL 显示红色，这表明这两句是错误的吗？如果是错的，当初是怎么下载下去的？这两句起什么作用，如果删除会有影响吗？试过删了，但按下保存按钮，它们会自动恢复出来。
由于这个地方一直有错误，无法修改这个块里的其他程序，很麻烦！

      A     "M20.3"
      A     "M52.1"
      =     "M52.4"
      A     "M52.4"
      =     L     33.0
      BLD   103
      A     "M254.0"
      =     L     33.1
      BLD   103
      AN    "M254.0"
      =     L     33.2
      BLD   103
      A     "T5"
      =     L     33.3
      BLD   103
      A     "M1.1"
      =     L     33.4
      BLD   103
      Call
      BLD   1
      =     L     34.0
      OPN   "DB2"
      L     DBW   20
      T     LW    35
      L     0
      T     LW    37
      L     0
      T     LW    39
      OPN   "DB35"
      L     DBW   10
      T     LW    41
      UC    "FC300"
            P#L 35.0
            P#L 37.0
            P#L 39.0
            P#L 33.0
            P#L 33.1
            P#L 33.2
            P#L 33.3
            P#L 33.4
            P#L 41.0
            P#P  270.0
            P#P  272.0
            P#L 4.0
            P#L 28.0
            P#L 30.0
            P#L 16.0

            P#L 32.0
      BLD   2
      End Call
      NOP   0

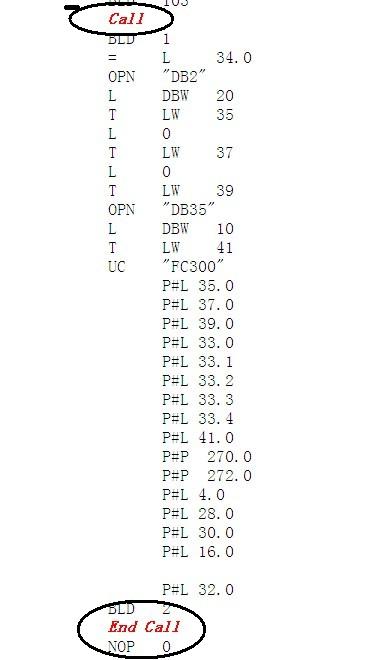

图片说明： 1，有错误的两句程序

佳答案

1、这是上传后的梯形图程序转换为STL程序所致，转换后CALL 、ENDCALL、 BLD语句。可以转换为梯形图。
这种情况多多见于Upload Station To PG后，上载后STEP7自做主张的添加了CALL ENDCALL等语句，导致错误。但PLC内的程序仍然是正常运行的。
2、只要运行正常，可以不予更改.
