在我们触摸屏的应用中，通常会需要显示一些动态的文本来更能形象的表示现在设备的工作过程，比如说在主画面上能够很好的显示设备的动作过程运行到了哪一步？为了实现这样的一个功能，我们可以在触摸屏上使用动态文本的方式来进行显示。
当然有的触摸屏中可能直接就有动态文本的功能，有的可以使用文本列表来做，但是对于三菱的触摸屏来讲，我们如何实现这个功能呢？
在三菱的触摸中我们需要实现这个功能，我们需要使用到注释和注释显示的功能来进行实现。

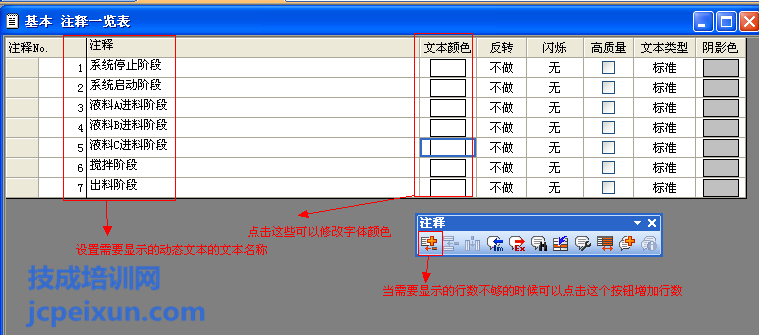

首先我们需要建立一个注释，点击软件菜单栏中的“公共设置”选择里面的“注释”项中的“打开”，打开其基本注释，建立相应的注释。如图所示：
注释建立好后，需要在触摸屏里面组态 注释显示的界面，点击触摸屏编程软件（GT designer3）中的菜单栏里面的“对象”选项，选择里面的“注释显示”中的“字注释”然后在画面上拖出一块区域，这块区域就是用来显示动态文本的。

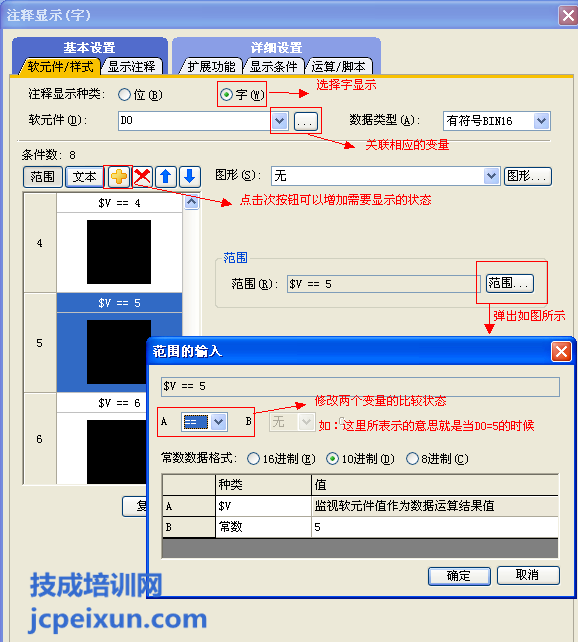

双击这个拖出来的区域进行组态，组态“关连”变量如D0.并设定相应的显示状态，如图所示：

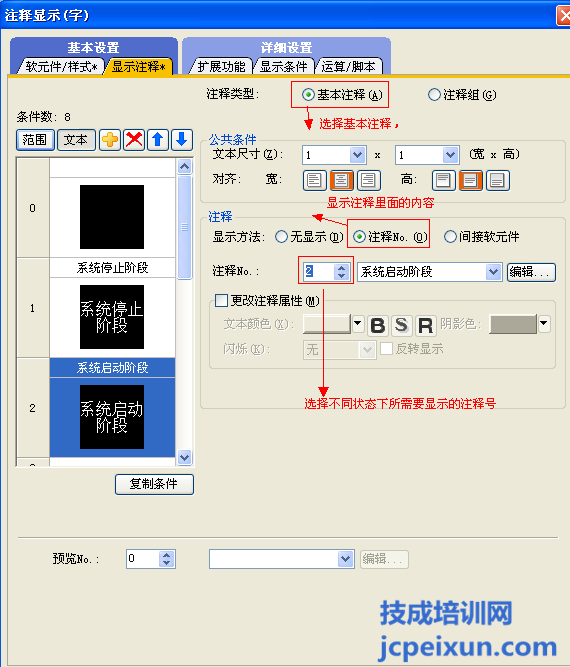

接着对显示注释进行组态，如图所示：

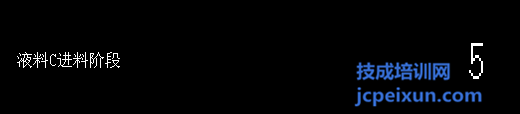

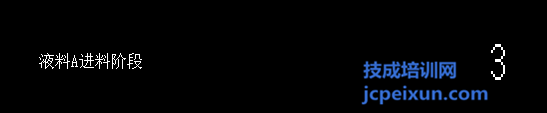

这些组态好后，我们只需要在PLC程序里面在运行为每一个状态的时候给这个D0里面相应的值就可以，比如说液料A放料阶段，我们只需要把3给入到D0里面。运行界面如图所示：
作者：技成培训网（曾鑫）
【本文为原创作品。未经同意，盗取必究！】
