1 模拟量概念
è 在工业控制现场有很多连续变化的量，例如温度、压力、水位等等，那么这些连续变化的量就是模拟量。
è 在控制过程中我们的PLC是无法直接识别这些模拟量的，我们PLC对这些模拟量的识别主要通过以下几个步骤。
1) 将温度、压力、水位等这些模拟量，通过变送器转换成为4~20mA电流信号、0~5V或者0~10V电压信号。
2) 将这些信号通过两线制、三线制或者四线制的方式接到PLC的模拟量模块。
3) PLC接收到这些电流或者电压信号后通过模数转换，将模拟量转换成16位2进制的数字量，进行识别。
2 模拟量的存储
è PLC对外部模拟信号是通过16位，也就是1个字的空间进行存储的。
3 模拟量模块精度
我们在硬件组态的过程中经常会看见SM 331 AI8 X 14Bit、SM 331 AI8 X 12 Bit这样的型号，那么同样是8路的AI模块，为什么会有14Bit和12Bit的区别呢？下面我们来引导大家理解模拟量模块精度的概念。
è 14Bit和12Bit代表的是模块的精度。
è 12Bit精度的含义
1) 单极性：
12Bit在单极性的时候有三位无效位，因此它是以23也就是8为单位进行变化的。

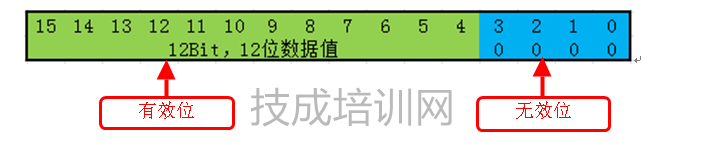

2) 双极性
12Bit在双极性的时候有四位无效位，因此它是以24也就是16为单位进行变化的。
è 通过上面的分析我们可以得出如下结论
1) 表示精度的数值越大精度越高。
2) 相同精度下单极性精度高于双极性精度。
