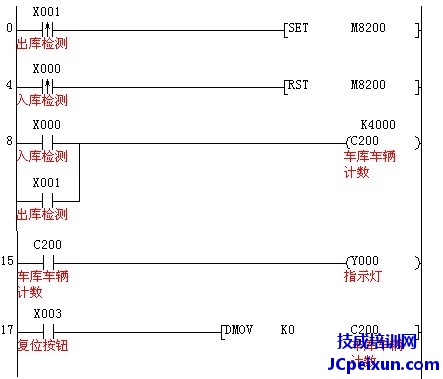

1、加减计数器的计数方向由M82XX来决定，如C200计数器，当M8200为ON的时候，C200为减计数器，当M8200为OFF的时候，C200为增计数器。
2、当X0有信号的时候，计数器C200加1.当X1有信号的时候，需要先把M8200置为ON，然后计数器C200才能实现减计数功能。
3、当按下复位按钮X3后，可以把计数器复位为0，32位计数器复位建议使用32位传送指令把0传送到计数器中。
结构化编程方法：
I/O分配：

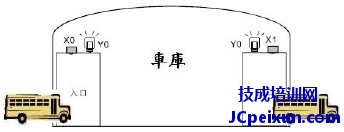

X0：车辆入库检测传感器：有车辆入库时，X0状态为ON
X1：车辆出库检测传感器：有车辆出库时，X1状态为ON
X2：装载按钮，把PV值装载给计数器
X3：清零按钮
Y0：报警指示灯
Y1：计数器值等于0是指示灯。
CTUD_E_1：加减计数器
D0：计数器的当前值

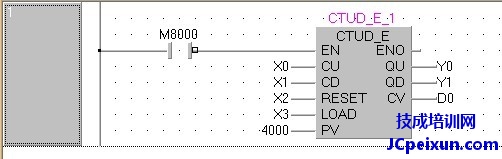

结构化梯形图如图所示：
程序说明：
1、PLC为ON以后，计数器CTUD_E_1可以对X0和X1的信号进行计数
2、X0为加计数信号输入，当X0为ON一次，计数器当前值D0加1
3、X1为减计数信号输入，当X1为ON一次，计数器当前值D0减1
4、X2为ON计数器CTUD_E_1中的当前值D0变为0，同时Y1输出为ON
5、X3为ON计数器CTUD_E_1中的当前值D0变为设定值PV，输出端Y0为ON。
CTUD_E_1管脚说明：
EN、ENO使能输入和使能输出，计数器要工作，EN端必须ON
CU、CD端：加计数信号输入和键计数信号输入，为一次On计数器的当前值加1或是减1.
RESET端：计数器复位断，该位为ON，计数器的当前值变为0
LOAD端：给计数器装载数值端，该位为ON，计数器的当前值等于设定值。
PV端：计数器的设定值
QU端：计数器的当前值等于设定值时该位为ON
QD端：计数器的当前值等于0时，该位为ON
CV端：计数器的当前值。
作者：技成培训网（曾鑫）
版权为技成所有，未经同意，盗取必究！
