PLC硬件组态问题
刘玉蓉
发布于2014-12-04 17:57
2
0
标签：

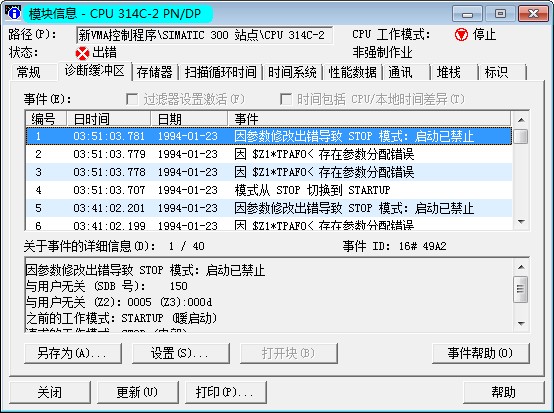

刚买的PLC下载硬件组态后STOP黄灯亮，CPU无法运行，报警图片如图片1。
PLC型号为CPU314C-2PN/DP 硬件机架上第三个槽放的是DI模块，（如图片2）可软件组态是空的，想在第三个槽插个输入模块还不允许
图三组态中2.5和2.6与实际硬件正好是反的，组态中2.5在硬件中是2.6，改也不了。怎么办啊？
图片说明： 1，图1 2，图2 3，图三
佳答案
1、在软件中的第三个槽是留给IM通讯模块的。如果没有在软件中就空出来。
2、2.5 和2.6 是不需要更改的。
3、查看下CPU上的拨码是不是一直在STOP 上。
4、下在相应的OB 块 、OB85 OB86 OB121 OB122 等。
你可以考虑 先不带模块的情况下，只用314C-2PN/DP 。
