怎么用setp 7中的PLCsim仿真闭环pid程序
112.95.251.214
发布于2014-04-30 17:41
3
0
标签：
写了一个模拟量闭环控制程序，用的是fc105和fc106进行线性化。在ob35中调用fb41模拟量控制。想在plcsim中看到控制效果该怎么进行仿真

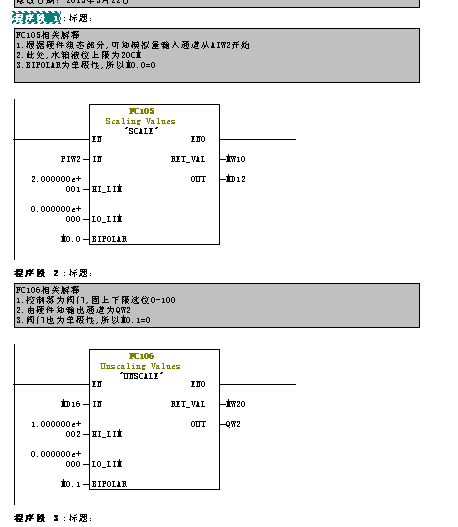

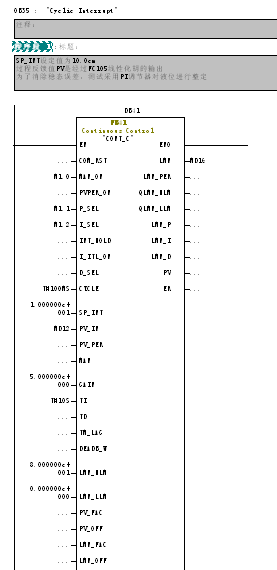

图片说明： 1，ob35 2，ob1
佳答案
在step7中，“文件”菜单下点击"打开"，选择“样例程序”下的zen01_13_step7__pid-temp。
打开后，拷贝fb100到自己的项目。在ob35中调用fb100，相当于是一个模拟系统，可以仿真pid控制过程。
