多个300cpu和op177b屏在一个dp网上，如何通过343网络模块上传配置和程序
112.95.251.214
发布于2014-04-28 17:52
3
0
标签：
有个项目dp总线上挂了一个315cpu（315中有一个cp343-1lean；两个im-153），3个314c-dp的cpu，3个op177b屏；上位机组态软件是wincc7.0sp2，主要是和315（315的cpu上配了一个cp343-1lean的网络模块）的cpu通讯、
现在要用电脑通过网线分别给这7个站下载程序配置，包括op177b的屏，有没有相关的案例网络配置已经完成，编译也通过了，目前就只能给315下载程序和配置，其他的都不能；再就是上位机是wincc，要读取4个300站的数据，可以做到么？

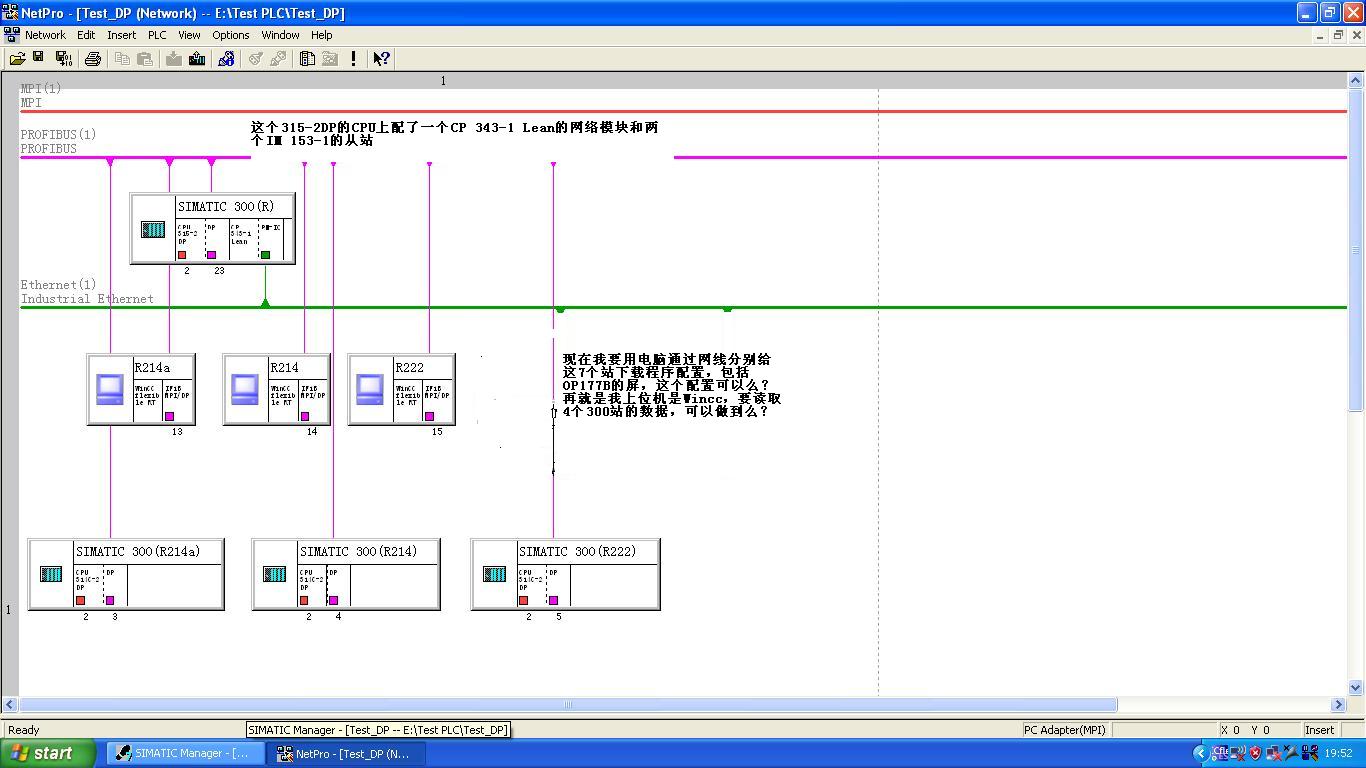

附件中的图片为实际的网络配置。
图片说明： 1，300cpu，op177b屏，网络通信
佳答案
1、据图及上述，cp343-1lean的网络模块只与上位机（wincc7.0sp2）通讯，这是点对点的通讯，没有构成以太网网络。并且系统的主网络为dp网络。
2、鉴于上述理由，明确地讲，在dp网络中，不能实现通过cp343-1以太网模块上传配置和程序..。
3、在以太网网络中，才可实现通过cp343-1以太网模块上传配置和程序..。
4、如果在太网网络中的实现方法是：
注意是在太网网络中，不是在dp网络中。
通过tcp/ip或iso的方式即可,具体做法是可以通过step7的edit-editethernetnode-browse搜索您的cp或cpu的集成pn口,在线分配ip地址后就可以直接以tcp/ip的方式进行下载。
见同类问题id:44607的佳答案：链接
https://www.ad.siemens.com.cn/service/answer/solution.asp?q_id=44607&cid=1029
