200smart modbus通讯调用库指令， error值为10：从站功能未启用
112.95.251.214
发布于2014-04-28 17:51
39
0
标签：
用200smartplc485口和上位机的力控组态软件采用modbus通讯，设plc为从站，调用库指令mbus_initmbus_slave，并设定相应参数，在线后，slave的error为10。手册解释10值为从站功能未启用，这是什么原因。

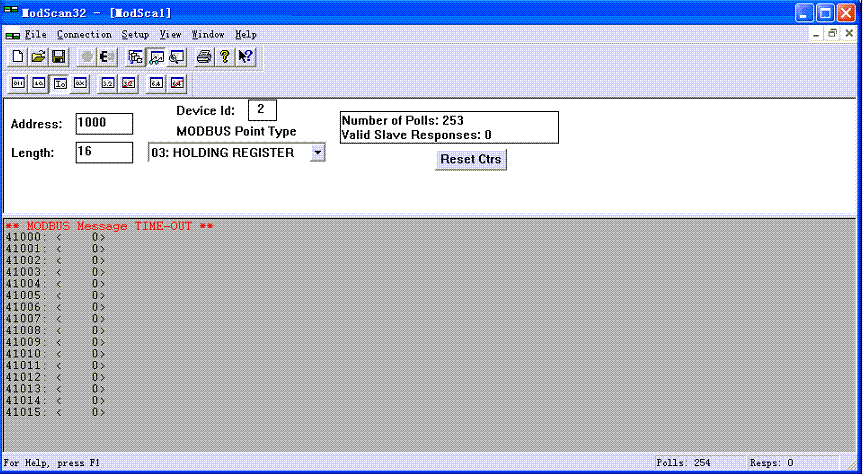

还有用modscan32检测，显示为timeout。将所有的截图上传，分析是哪里的问题。

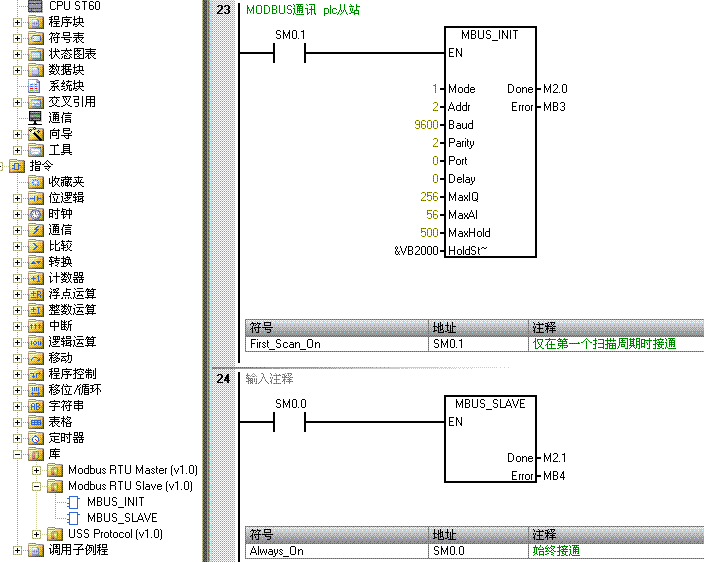

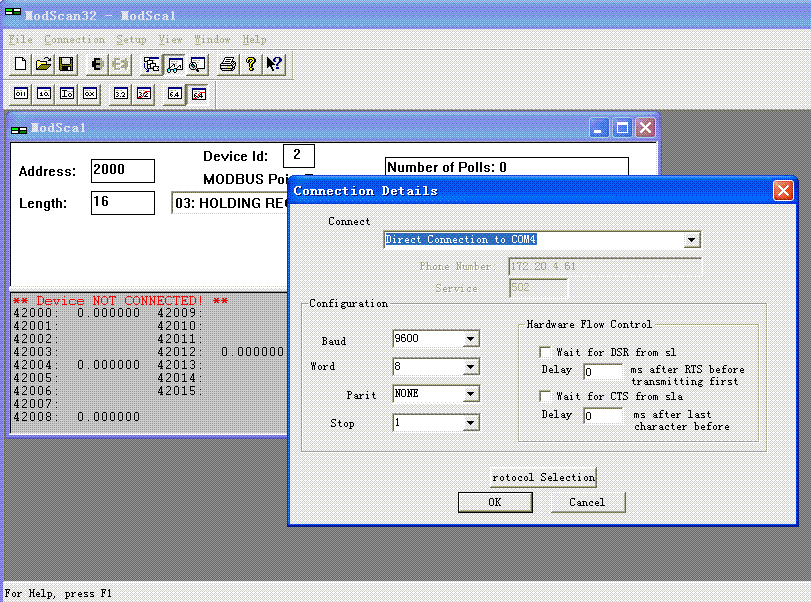

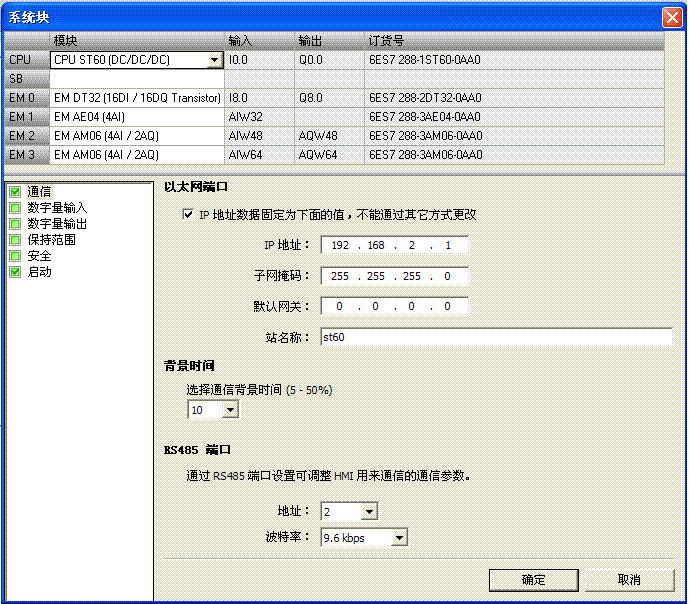

图片说明： 1，从站指令调用 2，在线显示error值为10 3，modscan32-1 4，modscan32-3 5，plc系统块参数 6，modscan32-2
佳答案
用200smartplc485口和上位机的力控组态软件采用modbus通讯，设plc为从站，调用库指令mbus_initmbus_slave，并设定相应参数，在线后，slave的error为10。手册解释10值为从站功能未启用，这是什么原因。
还有用modscan32检测，显示为timeout。将所有的截图上传，分析是哪里的问题？
根据说的问题，可以从两个方向去查找问题：
1：从站程序的编写是不是有问题
2：plc和电脑之间的连接线是否有问题
方面：在程序中报10#错误，说明在程序中肯定有问题，可以查看一下地址有没有重复使用的，即库存储区的地址和使用的v取地址有没有重复使用，或者可以考虑使用西门子官网下载中心的文档，文档编号a0666里面的的modbus从站的例子程序下载进去试试。
程序块中的vb2000是一个起始地址，并不是42000，而应该是对应40001，需注意
第二方面：在接线过程中必须遵循的正接正，负接负，不要依照a和b来定义接线
