sm331 7kf02 与 current(sink) 连接?
112.95.251.214
发布于2014-04-23 16:08
132
0
标签：
现有一个电空转换器,电路如下,电空转换器模拟输出信号为current(sink).现在用sm3317kf02,要如与这电空转换器连接呢?
图片说明： 1，电空转换器电路
佳答案
电流输出型变送器将物理量转换成4~20ma电流输出，必然要有外电源为其供电。典型的是变送器需要两根电源线，加上两根电流输出线，总共要接4根线，称之为四线制变送器。
当然，电流输出可以与电源公用一根线（公用vcc或者gnd），可节省一根线，称之为三线制变送器。

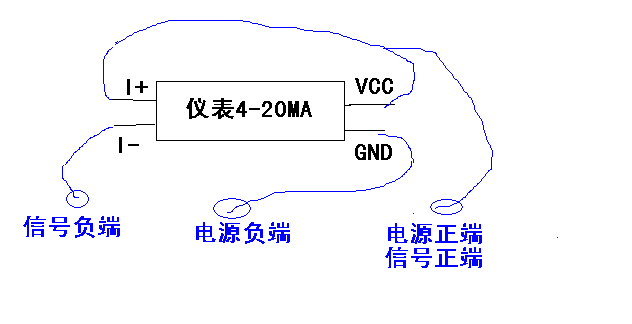

即三线的话，可以与电源共正或共负，传感器是共正的，看看附图，供参考！
若有收获，就点个赞吧！
