cp343-1和远程路由器链接时好时坏
112.95.251.214
发布于2014-04-23 16:08
238
0
标签：
现场有台315-2dp带cp343-1以太网通信模块，通过工厂的网线插口和远程的路由器（思科）链接，现在发现通讯时好时坏，在通讯中断的时候，用笔记本单独通过这个网线插口和远程路由器链接，用cmdping路由器ip一切正常，然后通过该笔记本单独测试cp343-1也是正常，但是cp343-1通过普通网线插入网线接口至远程路由器就通讯失败，过几天又自动好了。做个试验在这个网线接口前加个hub（集线器），通讯就一切正常，分析下这个软故障。

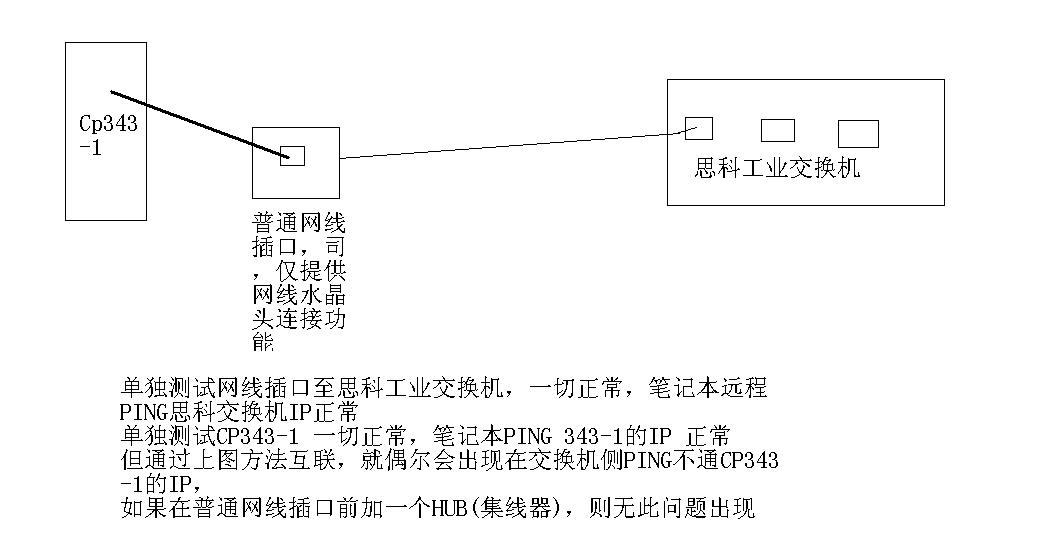

附简单示意图
问题补充：
补充一下，此远程交换机下挂着几台相同设备，其plc构建基本相同，都有类似问题出现，怀疑是否思科工业交换机是否要打开全时双工功能。
另，还有个问题，这几台cpu的ip地址分别为a.b.x.1.a.b.x.2依次类推，但路由器的ip则是a.b.y.1，因不在一个网段，故手动设置cpu的网关为a.b.y.254，用于把数据放在此网关，路由器侧再设置cpu的ip为a.b.y.254，读取此数据。如果通信正常使用完全无延时或其他问题。
图片说明： 1，接线示意图
佳答案
cp341通信模块的安装和参数配置：https://www2.ad.siemens.com.cn/download/upload/sc/manual/1117397.pdf
cp340/341/440/441通讯及编程（更新版）：https://www2.ad.siemens.com.cn/download/upload/as/application/a0081.zip
