200如何在程序块下创建或添加自己的库
112.95.251.214
发布于2014-04-23 16:07
2
0
标签：
西门子200plc，如何在程序块下创建或添加自己的库？符号表下是如何创建或添加自己的库？下图。

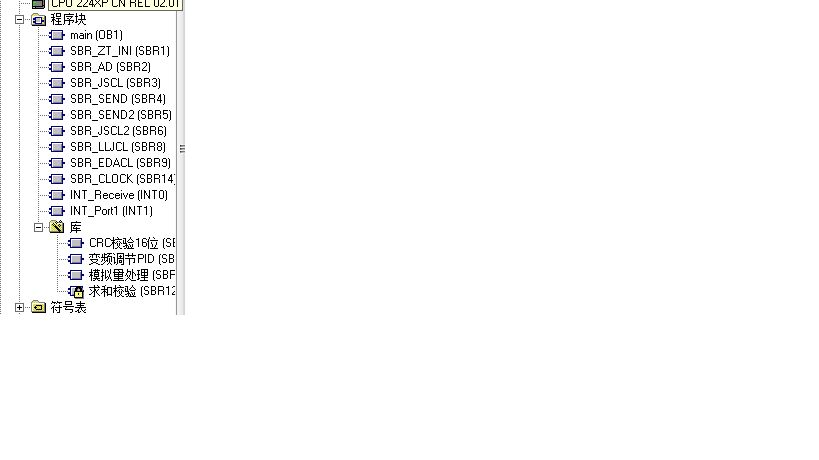

图片说明： 1，符号表下的库 2，程序块下的库
佳答案
参见以下网址的视频
https://www.ad.siemens.com.cn/service/elearning/cn/coursev2.aspx?courseid=704
引用：
用户可以把编制程序集成到编程软件micro/win中。这样可以在编程时调用实现相同功能的库指令，而不必同时打开几个项目文件拷贝。指令库也可以方便地在多个编程计算机之间传递。
新建库操作步骤：
步：在micro/win的file（文件）菜单中，选择creatlibrary...（建立库）命令；或者用鼠标右键单击指令树的libraries（指令库）分支，选择creatlibrary...
第二步：在creatlibrary对话框中选择哪些子程序要集成为指令库
第三步：在properties（属性）标签中设置
指定指令库名称
指定要生成的库文件的目录路径
指定版本信息
第四步：在protection（保护）标签中设置密码
第五步：按ok按钮确定，输出指令库文件
指令库文件扩展名为.mwl，缺省情况下存在micro/win安装目录下的lib文件夹中。库文件可以作为单独的文件拷贝、移动。
添加指令库
步：在micro/win的file（文件）菜单中选择add/removelibraries...（添加/删除指令库）命令；或者在指令树的libraries（指令库）分支上单击鼠标右键，选择add/removelibraries...
第二步：按add（添加）按钮，选择新定义的库文件路径。用户自定义库将自动添加到micro/win指令树的libraries分支下。
调用用户定义指令库
指令库的使用方法与子程序基本一样。
详见下述为文档中有关用户自定义指令库的详解：
《西门子s7-200?logo!?sitop参考》v0.94版（更新版）（2008.02.15）下载：
https://www.ad.siemens.com.cn/download/searchresult.aspx?searchtext=a0136
