关于cpu315-2pn/dp的以太网通讯
112.95.251.214
发布于2014-04-17 17:55
5
0
标签：
目前的架构是cpu315-2pn/dp、康耐视相机(非西门子设备)、韦伯螺丝刀(非西门子设备)、rfid(非西门子设备)、pc、mp277，通过交换机将上述5个产品连接，目前plc/pc/mp277都已经通讯上。询问一下：使用cpu本体的pn口，使用什么指令分别对康耐视、韦伯螺丝刀、rfid的数据进行读取和功能控制？是不是指令里面可以分别设定3个ip地址和3个数据保存区？

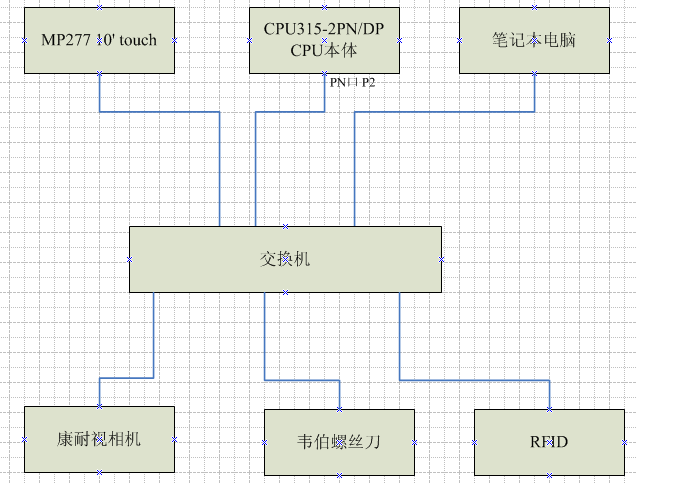

图片说明： 1，系统架构图
佳答案
目前的架构是cpu315-2pn/dp、康耐视相机(非西门子设备)、韦伯螺丝刀(非西门子设备)、rfid(非西门子设备)、pc、mp277，通过交换机将上述5个产品连接，目前plc/pc/mp277都已经通讯上。询问一下：使用cpu本体的pn口，使用什么指令分别对康耐视、韦伯螺丝刀、rfid的数据进行读取和功能控制？是不是指令里面可以分别设定3个ip地址和3个数据保存区？
根据描述，可以把问题进行简化，即
1、确定协议
2、确定接口
既然想用pn口，说明接口已经选定了，是rj-45接口
下一步就是协议了，根据第三方设备，是通过profinet协议，还是通过标准的tcpip协议进行通讯，就要看第三方设备的说明书了。
如果第三方设备都支持profinet的device协议，就完全可以使用profinet进行通讯，如果第三方设备支持tcp协议，就可以使用openie的方式进行通讯。（openie是西门子使用集成以太网口进行tcpip协议通讯的一种编程方式）
如果用profinet直接组态即可，如果用openie按照以上提供的连接去做就可以了
