上位机、主站、从站profibus-dp连接疑问
112.95.251.214
发布于2014-04-17 17:52
6
0
标签：
初学plc，做了个基于profibus-dp的电机传动控制系统，一个上位机有wincc操作界面，有按钮控制电机的启停，主站，监控变频器的运行频率，从站，对变频器发出控制信号。主从站建立profibus-dp主从ms通信，有映射区（假如qb10对应ib11）。比如控制电机的启动信号传送问题，wincc里按启动按钮，主站m0.0闭合，qb10.0为1，从站ib11.0闭合，q0.0为1，控制变频器的5号接线端子，为1.电机允许正传，变频器的运行频率通过模拟量输出给主站的plc模拟输入，转换为数字量送上位机i/o域显示。前面废话，疑问就在这里：通信信制作如附图，总线连接器dp定义如附图，主站的总线连接器开关打到off时，主从站连通，但是上位机和主站就应该不通了吧，如果打到on,上位机和主站连通，但主站和从站不通了。怎么能保证三个一起接通？profibus线应该是这么制作的吧？能这么使用不？又没有什么建议？
问题补充：
两台主从站plc均为cpu314c-2pn/dp只有一个dp/mpi复用口。

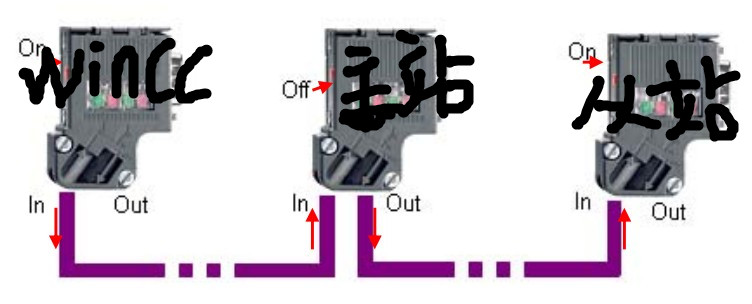

图片说明： 1，连接线 2，连接线 3，总线连接插头定义
佳答案
接线没问题，wincc和从站上的终端电阻设置为on，主站上的终端电阻设置为off，因为主站是中间节点。
