intouch与西门子simatic net 链接配置说明
112.95.251.214
发布于2014-04-16 18:10
2
0
标签：
文档传不上来,名字叫<intouch与西门子simaticnet链接配置说明>,
是用的simaticnetstation+wonderwarefactorysuitei/osevers搭建平台的.
1.在step7中建的pc站点.开始都是空的(演示程序里一开始就有了),然后通过组态,添加了1opc(swv6.3)2app(swv6.3)3iegeneral(swv6.2sp1),虽然有更高的版本的,但是还是选择了文档中的版本号.pc站点名，设的计算机名.
这里就有两个问题,首先这个iegeneralip地址是多少?是计算机的地址还是什么其他地址?因为后面下载的时候，让选设备设的地址的没有设备可用;看图1.

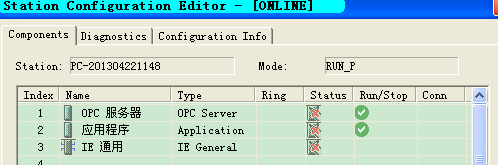

2.配置simaticnetstation.打开simaticnetstation,开始也是空的,后来依次添加了1opc2app3iegeneral.但是3ie没有出现绿勾.这里是什么问题吗?

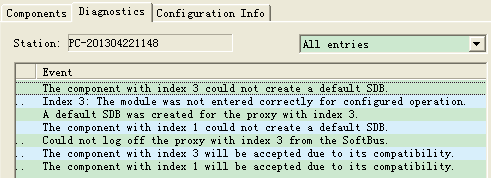

在diagnostics也报了警告(如图2.3)
3.pg/pc这里需要选什么类型?教程上没有明确指出,但是有人说用了pc站点,就应该选pcintelnal(local)
4.编译后simaticnet这里就是1的问题,pc站点下载到哪里去?plc,但是plc有地址了,用pc站点的地址不就冲乱了吗?
到这里就走不动了,前面问题多多,后面步步都错.
图片说明： 1，1 2，2 3，3
佳答案
1、计算机的ip地址
2、没有配置对，正确下载程序后看
3、pcintelnal(local)
4、net是一个桥，即组态的是pcstation这个站点
