es和400h与s7-300通讯
112.95.251.214
发布于2014-04-16 18:09
6
0
标签：
网络结构：冗余服务器及es通过cp1613与as通讯，setpg/pc为pcinternal,客户机与服务器及es之间通过普通以太网卡传送组态信息，现运行正常，忽然，业主要求把一个带有集成pn口的s7-300加到网络上来，要求：在es进行组态，s7-300与400h进行通讯，是否可以实现？问题一：es是否可以组态s7-300项目在原有pcinternal通道访问到s7-300？如果不可以，setpg/pc应选择那一项？问题二;大家有没有组态过心跳信号？思路：500ms脉冲加一个计数器，前后比较，大家有没有更好的办法？
问题补充：
服务器需要组态和s7-300连接，应该选择哪个通道？服务器原来和400h连接通过pcinternal

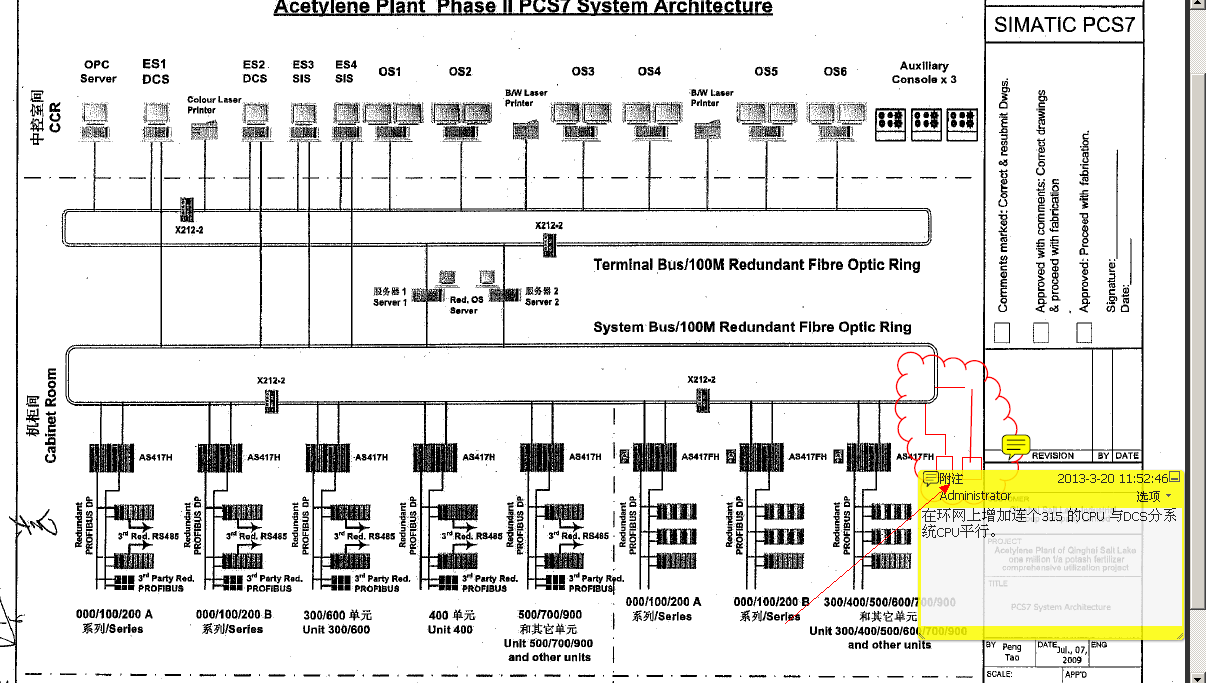

图片说明： 1，附上网络拓扑图
佳答案
1.首先需要明确一个概念，h型cpu中使用的是iso协议；pn接口使用的是tcp/ip协议
2.问题一：es是否可以组态s7-300项目在原有pcinternal通道访问到s7-300？如果不可以，setpg/pc应选择那一项？
------------es可以组态s7-300项目；pcinternal可以访问到s7-300cpu；
------------这里h型cpu与单cpu通讯需要编程；通讯编程有几种方式，如get/put，send/receive等；采用不同的通讯编程，组态有所区别；如采用get/put编程，网络nnetpro中不需要建立网络连接；使用send/receive方式，需要在netpro中建立s7连接；具体方法下载中心里有。
3.问题二;大家有没有组态过心跳信号？
-----------组态心跳信号的目的是检测cpu是否正常运行。常规用法是通过cpu属性中的clock进行组态；也可以程序中自己编。其实心跳信号就是一个脉冲信号，通过监控这个脉冲信号，来判断cpu是否正常运行。也就是如果这个心跳信号在监控系统中不闪烁了，即常1，或常0，说明cpu停止了心跳，也就意味着cpu停止了。
